Еволюція сонячних панелей: від P-type до N-Type TOPCon та HJT
Сонячна панель (фотоелектричний модуль) — це пристрій, який перетворює енергію сонячного світла на постійний електричний струм (DC) завдяки фотоелектричному ефекту. Основою технології є напівпровідникові кремнієві комірки з p-n переходом, де під дією фотонів вивільняються електрони, генеруючи електроенергію.
⚡ Ключові тези: будова та робота сонячних панелей
- Принцип роботи: Кремнієві фотоелементи перетворюють сонячне світло на постійний струм (DC) завдяки фотоелектричному ефекту (p-n перехід).
- Надійність: Сучасна панель — це багатошаровий “сендвіч” із загартованого скла, герметика (POE) та кремнію. Модулі Double Glass мають гарантію збереження потужності до 30 років.
- Стандарт 2026 року: Ринок масово перейшов на N-type кремній та архітектури TOPCon/HJT. Вони не мають ефекту первинної деградації (LID) та забезпечують ККД до 25%.
- Електрична безпека: Напруга холостого ходу (Voc) — критичний параметр при проєктуванні. При морозі Voc панелі зростає, що вимагає точного розрахунку для безпеки інвертора.
- Фінальна генерація: Для використання енергії вдома або передачі в мережу (Net Billing) потрібен інвертор, який перетворює згенерований постійний струм у змінний (AC).
Процес роботи та ключові компоненти сонячної системи включають:
- Фотоелементи (моно- або полікристалічні): поглинають світло та генерують струм. Ефективність сучасних модулів залежить від структури кристала та архітектури (наприклад, N-type кремній).
- Напруга холостого ходу (Voc): критичний електричний параметр панелі без навантаження, який обов’язково враховується при розрахунку безпечної конфігурації стрінгів.
- Інвертор: завершує технологічний ланцюжок, перетворюючи згенерований постійний струм (DC) у змінний (AC) для живлення побутової техніки та синхронізації із загальною електромережею.
Для максимізації генерації важливо враховувати повний цикл перетворення енергії: від проходження променя через захисне загартоване скло до фінальної роботи кремнієвого модуля під навантаженням.
Архітектура сонячної панелі: пошаровий захист і генерація
Конструкція сонячної панелі включає кілька основних шарів, кожен з яких має своє призначення:
- Загартоване скло з антибліковим покриттям. Зовнішній шар, який оберігає модулі від механічних пошкоджень та негоди (град, вітер, сніг). На скло наноситься спеціальне мікроскопічне напилення (ARC), що мінімізує відбиття сонячних променів і дозволяє пропускати максимум світла всередину.
- Герметизуючий матеріал (POE або EVA плівка). Полімерний шар, що надійно фіксує кремнієві елементи з обох боків, ізолюючи їх від вологи, повітря та витоку струмів. Для сучасних панелей N-type стандартом є використання інноваційної POE-плівки, яка значно краще захищає модуль від деградації.
- Фотоелементи. Ключові напівпровідникові компоненти (кремнієві комірки), які безпосередньо перетворюють сонячну енергію на постійний струм. На їхню поверхню також нанесено антивідбивний шар нітриду кремнію, який і надає їм глибокого темного кольору.
- Задня захисна плівка (Backsheet) або скло. Забезпечує ізоляцію та фінальний захист з тильного боку. У сучасних двосторонніх (Bifacial) модулях замість пластикової плівки використовується друге загартоване скло (технологія glass-glass), що подовжує термін гарантійної експлуатації до 30 років.
Готові сонячні батареї розміщуються в міцній і легкій алюмінієвій рамі, стійкій до корозії, що полегшує монтаж. Зі зворотного боку модуля розташовується розподільна коробка з електричними контактами, призначена для підключення панелі до загальної системи.
Під багатошаровим захистом розташовані ключові елементи, що відповідають за сам процес генерації енергії. Джерелом цього процесу є фотоелектричний елемент – напівпровідникова структура, у якій відбувається перетворення енергії світла в електричну.
Що таке фотоелектричний елемент?
Фотоелектричний елемент – це базовий компонент сонячної панелі, який перетворює енергію сонячного світла на електрику. Його також називають сонячною коміркою або сонячним осередком. Один елемент виробляє відносно невелику кількість енергії, тому десятки або сотні таких комірок об’єднують у модуль. Саме його ми бачимо як сонячну панель.
Основним матеріалом для виготовлення є кристалічний кремній – напівпровідник, здатний реагувати на сонячне випромінювання.
Кремній як основний генератор: як виникає електрика
Чистий кремній не є ідеальним провідником, оскільки його атоми утворюють міцні ковалентні зв’язки, які важко розірвати.
Щоб підвищити провідність, кремній легують, тобто додають спеціальні домішки:
- N-шар (негативний): додавання фосфору створює область із надлишком вільних електронів.
- P-шар (позитивний): додавання бору формує “дірки” — вільні місця, куди можуть переміщатися електрони.

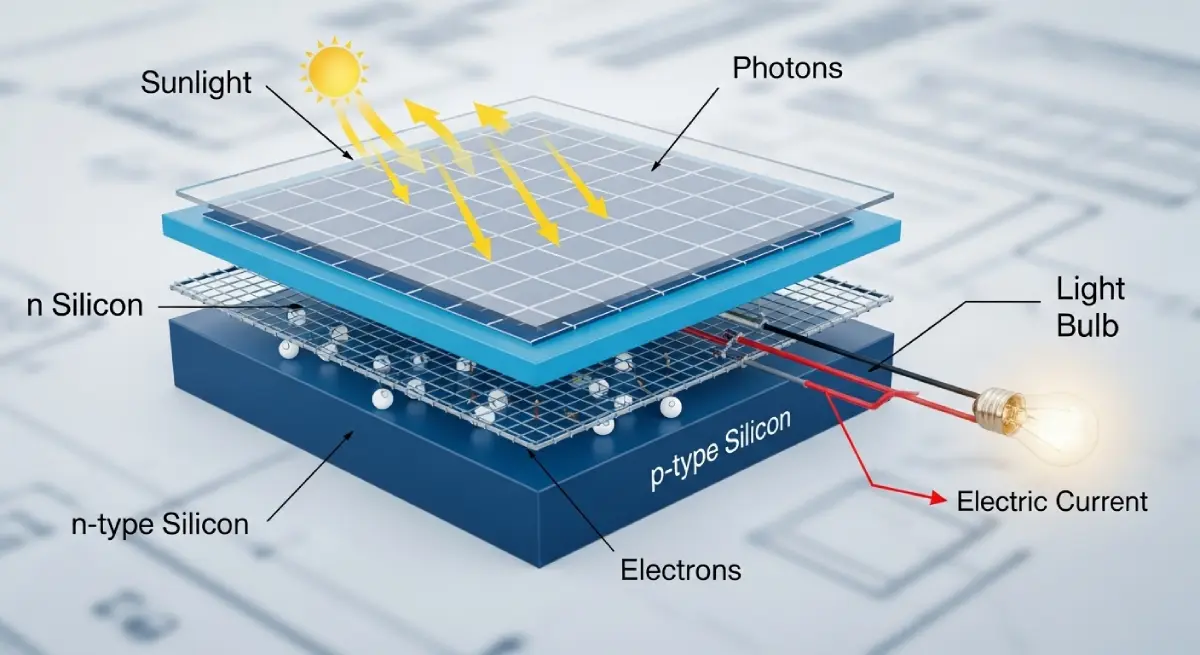

Коли ці два шари контактують, на межі їхнього розділу (так званий p-n перехід) виникає внутрішнє електричне поле. Коли на поверхню кремнію потрапляє сонячне світло, енергія фотонів “вибиває” електрони з атомів. Це явище називається фотоелектричним ефектом.
Внутрішнє електричне поле напівпровідника спрямовує вивільнені електрони до N-шару, створюючи різницю потенціалів. Якщо замкнути ланцюг (наприклад, підключити панель до інвертора), електрони починають направлено рухатися по зовнішньому контуру, генеруючи постійний електричний струм (DC).
Для отримання корисної потужності багато фотоелектричних елементів з’єднують послідовно, аби сумувати їхню напругу. На вихідних контактах панелі тече постійний струм, величина якого залежить від освітленості: що інтенсивніше сонце світить на модуль, то більше фотонів вибиває електрони і тим більшою є генерація.
Монокристалічні і полікристалічні панелі: в чому різниця?
Попри спільний принцип роботи, сонячні панелі відрізняються за типом кремнію, з якого виготовлені фотоелементи.
Найпоширенішими є монокристалічні та полікристалічні модулі. Вони виконують однакову функцію, але різняться ефективністю, вартістю та зовнішнім виглядом. Розглянемо ключові відмінності між ними.

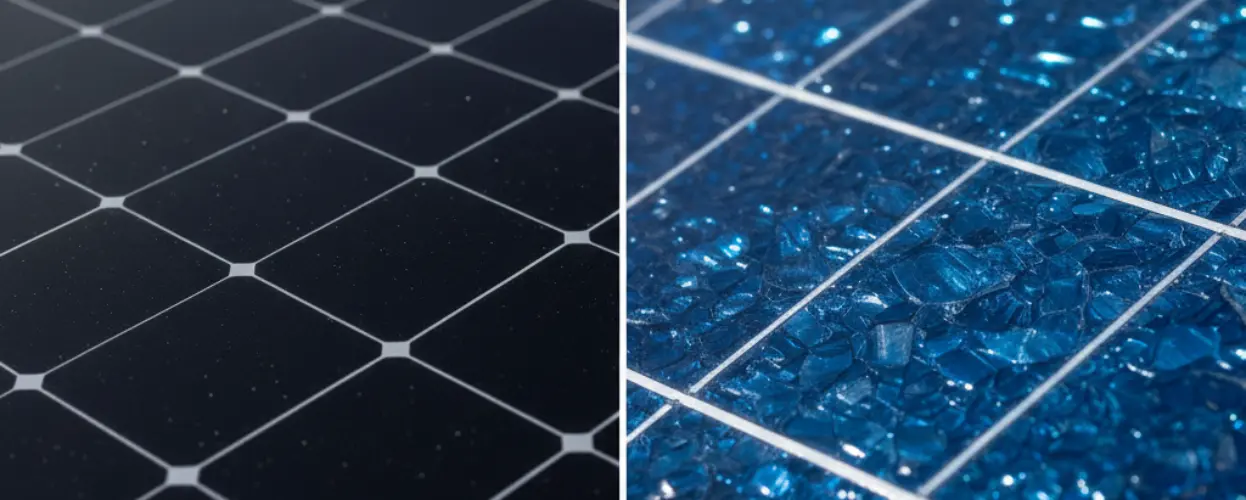

Попри спільний принцип роботи, зовнішній вигляд та ефективність панелей продовжують еволюціонувати. Класичний поділ на монокристал і полікристал найпростіше помітити візуально: монокристалічні модулі мають глибокий однорідний темний колір, тоді як полікристалічні вирізняються синім відтінком із характерною переливчастою структурою.
Еволюція технологій: N-type, TOPCon та HJT
Сьогодні класичні P-type модулі, де кристал легували бором, впевнено витісняються більш досконалим стандартом — N-type кремнієм, де використовується фосфор. Це фундаментальне рішення усуває ефект первинної світлової деградації (LID), через який панелі попередніх поколінь назавжди втрачали до 2-3% потужності в перші ж дні роботи на сонці.
На базі N-type кремнію створено архітектури нового покоління:
- TOPCon (Tunnel Oxide Passivated Contact): Технологія, що додає ультратонкий шар тунельного оксиду. Вона дозволяє електронам проходити через бар’єри без втрат енергії та блокує їх зворотну рекомбінацію. ККД таких панелей у серійному виробництві стабільно сягає 23–25%. Вони краще працюють при розсіяному світлі (що ідеально для української зими) та мають нижчий температурний коефіцієнт.
- HJT (Heterojunction): Гібридна структура, що поєднує кристалічний кремній і тонкі плівки аморфного кремнію. Це забезпечує рекордну ефективність (понад 25%) і найвищу стабільність генерації у літню спеку.
Напруга холостого ходу сонячної панелі (Voc)
Під час роботи сонячної панелі важливо знати не лише її потужність чи ККД, а й електричні параметри. Одним із ключових є напруга холостого ходу, або Voc (від англ. Open-Circuit Voltage).
- Напруга холостого ходу — це максимальна напруга, яку панель може створити, коли до неї нічого не під’єднано і струм не тече. Іншими словами, це показник напруги “в холостому режимі”, що дозволяє оцінити потенціал модуля без навантаження.
- Voc вимірюється на клемах панелі за стандартних умов (електричні параметри STC: 25 °C, освітленість 1000 Вт/м²) і завжди зазначається у технічній специфікації виробника. Для сучасних кремнієвих панелей цей показник зазвичай становить 30–55 В, залежно від кількості фотоелементів. Це актуально для Half-cell варіацій на 108, 120, 132, 144 та 156 комірок, що наразі домінують на ринку високопотужних модулів (від 400 Вт до 720 Вт).
Цей параметр критично важливий під час проєктування СЕС: він допомагає визначити максимально можливу напругу у стрінгу (ланцюжку) й переконатися, що вона не перевищує меж, дозволених для інвертора.
Важливий інженерний нюанс: при зниженні температури повітря Voc панелі зростає. Тому спеціалісти завжди враховують температурний коефіцієнт напруги, щоб уникнути перенапруги та виходу з ладу інвертора в морозну сонячну погоду.
Як відбувається перетворення постійного струму (DC) у змінний (AC)
Після того як сонячна панель згенерувала електроенергію, важливо розуміти, що відбувається з нею далі. Енергія, яку створюють фотоелементи, має форму постійного струму (DC), тоді як усі побутові та промислові прилади працюють від змінного струму (AC).
Перетворення постійного струму (DC) у змінний (AC) відбувається в інверторі: пристрій отримує постійний струм від панелей і за допомогою високочастотного перемикання змінює напрям руху електронів, формуючи змінну напругу частотою 50 Гц, як у звичайній електромережі.
Після перетворення електроенергія може:
- споживатися безпосередньо у домі чи на підприємстві;
- зберігатися в акумуляторах;
- або подаватися в загальну електромережу (якщо система працює за “зеленим тарифом” чи Net Billing).
Таким чином, інвертор є ключовим елементом у всьому енергетичному ланцюзі. Саме він забезпечує, щоб енергія, вироблена панелями, стала придатною для реального використання.
Висновок
Багатьом сонячна енергетика здається чимось незбагненним: панелі стоять на даху, а вдома вмикається світло чи працює техніка. І здається, що це відбувається саме собою. Насправді це не диво, а зрозуміла фізика, яку можна пояснити простими словами.
Ми розібрали, як влаштована панель, щоб показати: за кожним кіловат-годом стоїть точна логіка матеріалів, шарів і процесів. Розуміння принципу її роботи допомагає обрати надійне обладнання, оптимізувати систему і отримати від сонця максимум користі щодня, протягом багатьох років.
