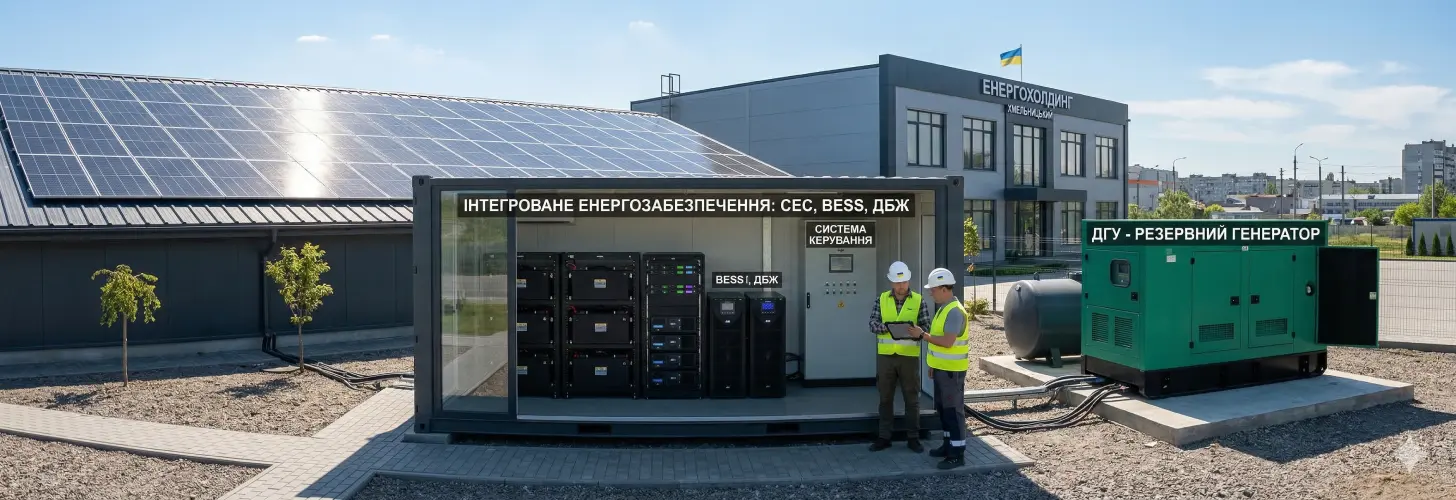

СЕС як резервне джерело живлення: інтеграція з BESS, ДБЖ та ДГУ

Q: Як правильно організувати комутацію нейтралі при роботі ДГУ через гібридний інвертор?

Для IT-об'єктів критично важливо уникати розриву нейтралі (Floating Neutral) під час перемикання. Потрібне встановлення 4-полюсних контакторів із перекриттям нейтралі (Make-Before-Break), щоб уникнути появи потенціалу на корпусах серверних стійок.

Q: Який максимальний струм заряду BESS можна безпечно брати від генератора?

Струм заряду має бути обмежений так, щоб сумарне навантаження (IT-інфраструктура + заряд BESS) не перевищувало 80-85% від номінальної потужності ДГУ. Перевищення ліміту призведе до просідання обертів дизеля і його аварійного відключення інвертором.

Q: Чи потрібна синхронізація запуску прецизійних кондиціонерів після переходу на ДГУ?

Так, обов'язково. Одночасний запуск компресорів створює пусковий струм, що в 5-7 разів перевищує номінал, через що генератор може 'захлинутися'. Потрібен каскадний (почерговий) запуск кліматичного обладнання з інтервалом 10-15 секунд.

СЕС як резервне джерело живлення: інтеграція з BESS, ДБЖ та ДГУ

IT, Датацентри

18.03.2026

⚡ Ключові факти: інтеграція СЕС, BESS, ДБЖ та ДГУ

Схема ешелонованого захисту	ДБЖ (мілісекунди) + BESS (години) + ДГУ (дні)
Управління запуском генератора	Автоматично через сухий контакт (Dry Contact) інвертора
Обов’язкова вимога до інвертора	Наявність виділеного Gen Port
Вимоги до дизель-генератора	Наявність AVR, електронний регулятор обертів, автозапуск
Перевага роботи ДГУ через інвертор	Робота на 80-100% навантаженні (відсутність закоксовування)
Фільтрація напруги від ДГУ	Гібридний інвертор працює як активний фільтр (чистий синус)

Трирівнева архітектура живлення: чому одного джерела недостатньо

Забезпечення Uptime 99.99% для серверної — це завдання, яке неможливо вирішити одним типом обладнання. Сама по собі сонячна станція з акумуляторами (BESS) чудово справляється з відключеннями на кілька годин, але її ресурс вичерпується під час багатоденних зимових блекаутів. З іншого боку, класичний дизель-генератор (ДГУ) здатен працювати тижнями, проте має «сліпу зону» — час запуску триває 10–30 секунд, що є фатальним для працюючих серверів.

Для безперебійної роботи IT-об’єкта необхідна глибока інженерна інтеграція трьох систем, де гібридний інвертор СЕС виступає «мозком», що безшовно керує потоками енергії.

📄 Базовий хаб: Сонячні електростанції для IT-компаній та дата-центрів в Україні

Ешелонований захист: розподіл ролей між ДБЖ, BESS та ДГУ

Щоб система працювала стабільно, кожен компонент має виконувати лише свою специфічну функцію.

1-й ешелон: Стійкові ДБЖ (UPS)
Час реакції: 0–4 мс. Автономія: 5–15 хвилин.
Їхня єдина мета — захистити сервери від мікропереривань та згладити перехідні процеси під час перемикання ліній. Вони встановлюються безпосередньо у серверних стійках і є останньою лінією оборони.

2-й ешелон: Гібридний інвертор + промислові системи BESS
Час реакції: 10–20 мс. Автономія: 2–8 годин.
Це основне резервне джерело. При зникненні мережі інвертор миттєво підхоплює все навантаження (разом з охолодженням). Він працює абсолютно безшумно, не потребує палива і заряджається від сонця вдень.

3-й ешелон: Дизель-генераторна установка (ДГУ)
Час реакції: 15–30 сек. Автономія: дні (поки є паливо).
Використовується виключно при затяжних блекаутах, коли заряд BESS падає до критичного мінімуму.

Фізика інтеграції: чому ДГУ “свариться” з інвертором

Головна біль інженерів при об’єднанні цих систем — якість струму. Чутлива електроніка гібридного інвертора постійно моніторить вхідну напругу та частоту (50 Гц). Дешеві або неправильно підібрані генератори мають «плаваючу частоту» під навантаженням (наприклад, від 48 до 53 Гц) та високий коефіцієнт гармонійних спотворень (THD).

Якщо генератор видає «брудний» струм, інвертор дата-центру розцінює це як аварію мережі і просто відмовляється приймати живлення, залишаючись на батареях. Ще гірша ситуація — виникнення зустрічних струмів, коли інвертор намагається “віддати” надлишки сонячної енергії в генератор, що неминуче призводить до згоряння альтернатора ДГУ.

Висновки для IT: Генератор ніколи не повинен живити сервери напряму. Він має підключатися до спеціального входу гібридного інвертора. Тоді інвертор працює як потужний активний фільтр (онлайн-перетворювач): він приймає «брудний» струм від ДГУ, випрямляє його, використовує частину для заряду BESS, а серверам видає ідеальну чисту синусоїду.

Сухі контакти: як інвертор розумно керує генератором

Щоб виключити людський фактор, запуск генератора має бути повністю автоматизованим. Для цього сучасні гібридні інвертори оснащені реле «сухого контакту» (Dry Contact). Логіка роботи виглядає так:

Мережа зникає. Інвертор миттєво (за 10 мс) перемикає дата-центр на живлення від BESS. Генератор мовчить.
Через кілька годин заряд акумуляторів падає до заданого мінімуму (наприклад, 20% SOC).
Інвертор замикає сухий контакт. Панель ATS генератора отримує сигнал і запускає двигун.
ДГУ виходить на робочі оберти і подає живлення на інвертор. Інвертор живить IT-навантаження і одночасно потужним струмом заряджає BESS.
Оскільки інвертор “висмоктує” всю доступну потужність генератора на зарядку батарей, ДГУ працює під навантаженням 80-100%. Це ідеальний режим для дизеля (відсутнє закоксовування поршневої групи).
Щойно батареї заряджаються до 90-100%, інвертор розмикає сухий контакт. ДГУ охолоджується і глушиться. Дата-центр знову працює в тиші від BESS.

Цей циклічний режим дозволяє зекономити до 40-50% дизельного пального порівняно з постійною роботою генератора на низьких навантаженнях.

📄 Детальний вибір ємності: BESS для дата-центрів та технічні характеристики

Жорсткі вимоги до обладнання для такої схеми

Для реалізації схеми ешелонованого захисту обладнання має відповідати промисловим IT-стандартам.

Вимоги до інвертора

Найголовніше: інвертор повинен мати апаратний виділений порт для генератора (Gen Port). Не можна просто підключати ДГУ на вхід міської мережі (Grid Port), адже тоді інвертор може спробувати віддати надлишки сонячної генерації в генератор. Промислові гібридні інвертори (такі як Deye або PotisEdge потужністю 50-100 кВт) мають фізично розв’язаний Gen Port, який блокує зворотні струми та підтримує програмування сухого контакту.

Вимоги до дизель-генератора

Електронний регулятор обертів двигуна: жорстко тримає частоту 50 Гц незалежно від накидання навантаження. Механічні регулятори для IT-сфери неприпустимі.
Система AVR (Automatic Voltage Regulator): забезпечує стабільну напругу без стрибків, які б змушували інвертор «відкидати» генератор.
Панель автозапуску з підтримкою Remote Start: контролер ДГУ (наприклад, ComAp або DeepSea) має вміти сприймати сигнал від сухого контакту інвертора.

Типові помилки інтеграції на IT-об’єктах

1. Комутація нейтралі (Floating Neutral)
При перемиканні між міською мережею, інвертором та генератором часто виникає плутанина з “нулем” (глухозаземленою або ізольованою нейтраллю). Неправильне налаштування ATS панелі призводить до того, що на корпусі серверних стійок з’являється потенціал, що може спалити блоки живлення. Проєкт заземлення має розроблятися індивідуально.

2. Недостатня потужність генератора
Помилково підбирати ДГУ лише за потужністю серверів. Коли інвертор запускає ДГУ, він бере енергію на живлення IT-інфраструктури І одночасно струм на швидку зарядку розрядженої BESS. Потужність ДГУ має бути мінімум на 30-50% вищою за пікове IT-навантаження, інакше він “заглохне” від перевантаження.

3. Ігнорування пускових струмів прецизійних кондиціонерів
Сервери не мають високих пускових струмів, а от компресори чиллерів або систем охолодження серверної — мають. Якщо вони стартують одночасно при переході на резерв, інвертор піде в захист. Рішення: плавний пуск (Soft Starter) на кондиціонерах або налаштування затримки запуску.

📄 Що ще потрібно врахувати? Чек-лист підготовки IT-інфраструктури до монтажу

Висновки та проєктування

Правильна інтеграція СЕС, систем накопичення BESS та дизель-генераторів перетворює звичайний IT-офіс на об’єкт рівня Tier III щодо надійності живлення. ДБЖ на стійках згладжують мілісекунди, СЕС економить гроші вдень і покриває години автономії, а автоматизований через сухі контакти ДГУ рятує під час зимових блекаутів, споживаючи при цьому вдвічі менше палива.

Складні інженерні рішення потребують професійного підходу. Інженери компанії Sanlarix виконують комплексне проєктування сонячних електростанцій для дата-центрів з повною апаратною інтеграцією в існуючі системи ДБЖ та ДГУ. Замовте технічний аудит вашого об’єкта для розрахунку оптимальної схеми ешелонованого захисту.

FAQ: часті запитання про інтеграцію СЕС і генератора

Чи можна підключити генератор до інвертора, якщо в ньому немає спеціального Gen Port?

Для дата-центрів та промислових об’єктів ми рекомендуємо використовувати виключно інвертори з апаратним Gen Port. Технічно можна підключити через зовнішній рубильник на вхід Grid, проте це ризиковано: інвертор не зможе автоматично керувати ДГУ, і будь-який збій у налаштуваннях заборони експорту призведе до згоряння альтернатора генератора від зустрічного струму.

Чому інвертор відхиляє живлення від запущеного дизель-генератора?

Найчастіше це відбувається через нестабільну частоту (не 50 Гц) або високий рівень гармонійних спотворень струму від ДГУ під навантаженням. Інвертор відсікає такий струм для захисту. Вирішується це використанням генераторів з електронним регулятором обертів (AVR) або розширенням допусків частоти в інженерному меню гібридного інвертора.

Як правильно організувати комутацію нейтралі при роботі ДГУ через гібридний інвертор?

Для IT-об’єктів (системи TN-S або TN-C-S) критично важливо уникати розриву нейтралі або появи “плаваючої” нейтралі (Floating Neutral) під час перемикання ATS. Якщо генератор має з’єднану з корпусом нейтраль, а інвертор використовує спільну нейтраль мережі, потрібне встановлення 4-полюсних контакторів із перекриттям нейтралі (Make-Before-Break), щоб уникнути появи потенціалу на корпусах серверних стійок. Проєкт заземлення має розроблятися індивідуально.

Який максимальний струм заряду BESS можна безпечно брати від генератора?

Струм заряду має бути обмежений налаштуваннями гібридного інвертора (параметр Charge from Generator) так, щоб сумарне навантаження (IT-інфраструктура + заряд BESS) не перевищувало 80-85% від номінальної потужності ДГУ. Якщо генератор на 100 кВт, а сервери споживають 40 кВт, на заряд BESS можна виділити не більше 40 кВт. Перевищення цього ліміту призведе до просідання обертів дизеля і його аварійного відключення інвертором.

Чи потрібна синхронізація запуску прецизійних кондиціонерів після переходу на ДГУ?

Так, обов’язково. Одночасний запуск компресорів чиллерів або систем охолодження серверної створює пусковий струм, що в 5-7 разів перевищує номінал. Навіть якщо інвертор витримає цей стрибок, генератор може “захлинутися”. Налаштування BMS будівлі повинні забезпечувати каскадний (почерговий) запуск кліматичного обладнання з інтервалом 10-15 секунд після стабілізації напруги.

Чи заряджається акумулятор (BESS), коли працює дизель-генератор?

Так. Гібридний інвертор приймає енергію від генератора, одночасно живлячи сервери та заряджаючи підключений BESS. Коли акумулятори досягають заданого рівня заряду (наприклад, 80-90%), інвертор подає сигнал через Dry Contact на зупинку генератора, що дозволяє економити паливо.

Про матеріал: Підготовлено інженерним відділом Sanlarix. Методологія ешелонованого захисту та інтеграції базується на вимогах стандартів ANSI/TIA-942 (Телекомунікаційна інфраструктура дата-центрів), IEC 62040-3 (Системи безперебійного живлення) та IEEE 1547 (Стандарт підключення розподілених ресурсів до електромереж). Вимоги до захисту мережі адаптовано відповідно до чинного «Кодексу систем розподілу» (Постанова НКРЕКП №310). Алгоритми роботи сухих контактів описані на базі технічної документації гібридних інверторів Deye, PotisEdge та контролерів керування ДГУ ComAp. Дата публікації: 18 березня 2026 р. Оновлено: 18 березня 2026 р.
