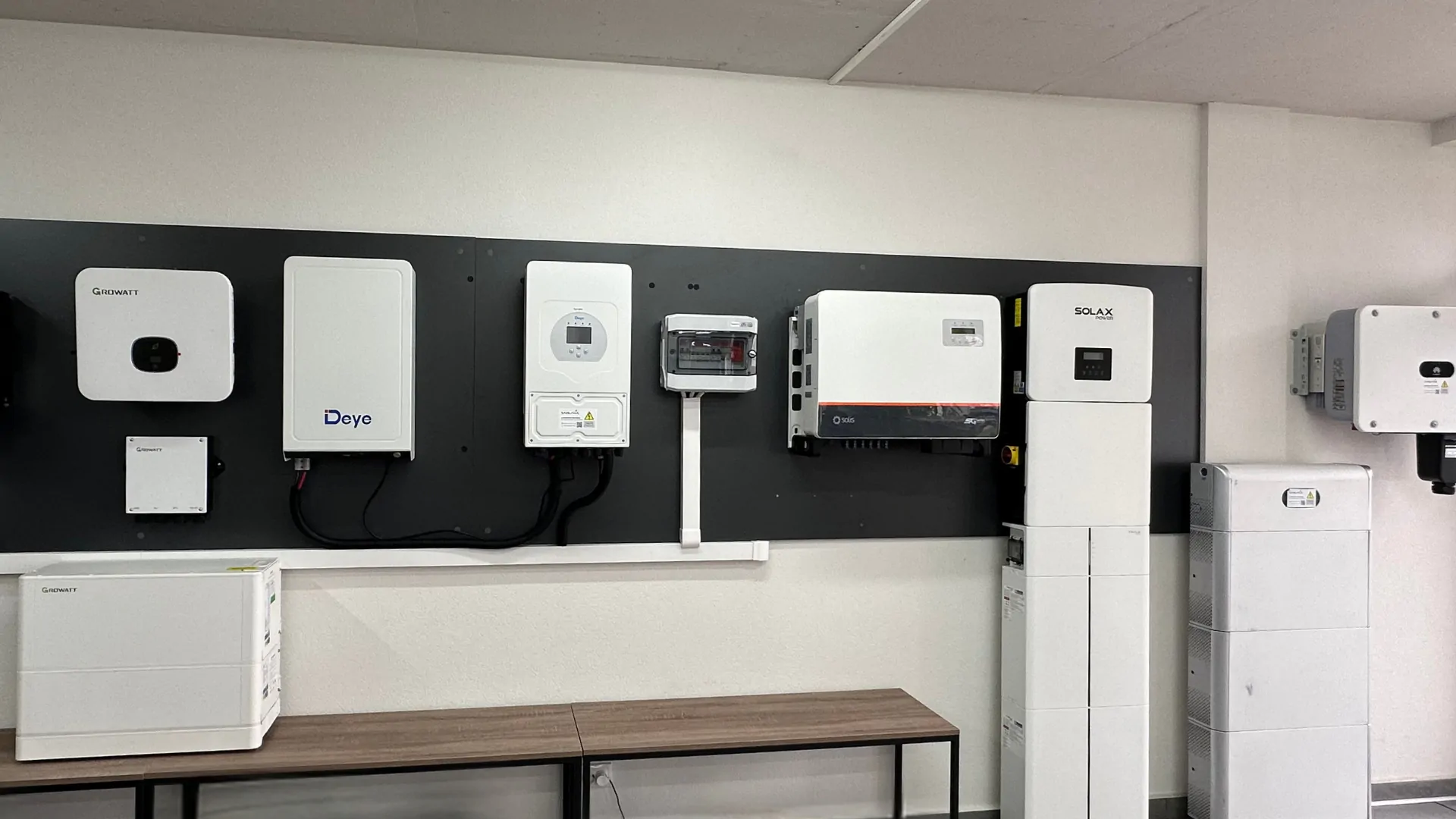

Як вибрати інвертор для СЕС (сонячної електростанції) ?

Сонячний інвертор — це ключовий пристрій, що перетворює постійний струм (DC) від сонячних панелей на змінний (AC). Це дозволяє живити побутові прилади та підключатися до центральної електромережі, роблячи енергію сонця корисною для використання. Змінний струм використовується для живлення побутових приладів, а також для підключення до центральної електричної мережі. Сонячний інвертор має забезпечувати, щоб вихідний змінний струм мав таку ж напругу й частоту, як у домашній електромережі.

Чи можна обійтися без сонячного інвертору? Без сонячного інвертора неможливо ефективно використовувати вироблену електроенергію. Сонячні панелі генерують лише постійний струм, який несумісний із більшістю стандартних електричних систем і побутових приладів. Тому інвертор є невід’ємною складовою установки. Цей пристрій відіграє вирішальну роль у забезпеченні стабільної та ефективної роботи СЕС, дозволяючи максимально використати потенціал відновлюваних джерел енергії.

Які основні функції виконує сонячний інвертор?

Крім перетворення струму, інвертор забезпечує максимальну ефективність системи (MPPT), контролює її роботу та захищає від перенапруги й короткого замикання. Він координує всі процеси для стабільної та безпечної генерації енергії.

Робота сонячного інвертора виходить далеко за межі простого перетворення струму. Він виконує низку ключових функцій, що забезпечують ефективність, безпеку та стабільність роботи всієї системи.

1. Перетворення DC на AC. Це основна функція інвертора. Пристрій перетворює енергію, яку виробляють сонячні панелі, на змінний струм, придатний для живлення побутових приладів або подачі в електромережу.
2. Забезпечення максимальної ефективності роботи (MPPT). Інвертор постійно відстежує максимальну точку потужності (MPPT), щоб підтримувати найвигідніше співвідношення між напругою та струмом. Завдяки цьому система працює з максимально можливою продуктивністю за будь-яких погодних умов.
3. Захист і контроль системи. Мережеві, автономні та гібридні інвертори виконують функції захисту сонячних панелей. Вони захищають систему від перенапруги та можливого короткого замикання.

Сонячний інвертор не лише перетворює струм, а й координує роботу всієї системи. Саме від нього залежить ефективність, безпека та стабільність СЕС, тому вибір інвертора має таке ж значення, як і вибір панелей.

Які існують види інверторів для сонячних панелей і в чому їхня відмінність?

Інвертори для сонячних електростанцій поділяються на три основні категорії: мережеві (on-grid), автономні (off-grid) та гібридні. Кожен із них має власні переваги, обмеження та сферу застосування. Вибір конкретного типу завжди залежить від основної мети проєкту, місця розташування та наявності доступу до центральної електромережі.

Порівняльна таблиця сонячних інверторів

Які ключові фактори впливають на вибір інвертора?

Ключовими факторами є тип системи (мережева, автономна, гібридна), що залежить від доступу до мережі та бюджету, а також технічні параметри: потужність, кількість фаз, функціональність та надійність виробника. Це визначає ефективність і стабільність СЕС.

Вибір інвертора — один із найважливіших етапів під час проєктування сонячної електростанції (СЕС). Саме від цього рішення залежить ефективність, стабільність і термін служби всієї системи.

Визначення типу системи (Критерії першої черги)

Передусім потрібно визначити, який із трьох типів інверторів — мережевий, автономний або гібридний — найкраще відповідає меті та умовам проєкту. Це рішення ґрунтується на трьох ключових критеріях:

• Доступ до основної мережі. Якщо об’єкт має стабільне підключення до централізованої електромережі, оптимальним вибором буде мережевий (on-grid) інвертор. Він дозволяє використовувати сонячну енергію разом із енергією з мережі та передавати надлишки виробленої електрики назад у систему. Якщо ж доступ до мережі обмежений, нестабільний або повністю відсутній, доцільно розглянути автономні або гібридні інвертори, які забезпечують незалежність і резерв живлення.
• Місцезнаходження. Для віддалених об’єктів, кемпінгів або будинків у місцях із нестабільним доступом до електромережі найдоцільніше обирати автономні (off-grid) чи гібридні інвертори. Такі системи дозволяють самостійно забезпечувати електропостачання та накопичувати енергію в акумуляторах для подальшого використання — у нічний час або за несприятливих погодних умов.
• Бюджет. Вартість обладнання є одним із ключових факторів під час вибору інвертора. Гібридні моделі зазвичай дорожчі за мережеві чи автономні, адже мають розширений функціонал і підтримують роботу з кількома джерелами енергії. У разі обмеженого бюджету можна розглянути простіші типи або моделі меншої потужності. Водночас економити на якості інвертора не рекомендується, оскільки саме від нього залежить стабільність та довговічність усієї системи.

Тип інвертора має підбиратися не за принципом «дорожчий — кращий», а відповідно до конкретних завдань і можливостей системи. Правильно обрана конфігурація забезпечує баланс між вартістю, автономністю та ефективністю.

Технічні параметри для вибору

Під час вибору конкретної моделі інвертора варто орієнтуватися не лише на потужність системи, а й на низку технічних характеристик, що визначають ефективність і сумісність усіх компонентів. Саме ці параметри впливають на стабільність роботи СЕС та її здатність працювати у різних режимах.

1. Потужність пристрою. Потужність інвертора має відповідати сумарній потужності сонячних панелей або акумуляторних модулів у системі. Наприклад, для сонячного масиву потужністю 5 кВт оптимальним вибором буде інвертор із номінальною потужністю 5 кВт — це забезпечить стабільну роботу без перевантаження й втрат ефективності.
   • Зауваження для мережевих систем. У разі підключення до «зеленого тарифу» або мережі потужність інвертора обмежується дозволеною потужністю, зазначеною в договорі з енергокомпанією. Наприклад, якщо ліміт становить 10 кВт (0,4 кВ), доцільно встановити трифазний інвертор тієї ж потужності.
   • Зауваження для гібридних систем. Деякі моделі гібридних інверторів здатні працювати із сонячними масивами, потужність яких перевищує номінальні показники самого пристрою. Це дозволяє отримувати більше енергії в пікові години генерації без шкоди для стабільності роботи системи.
2. Конфігурація (кількість фаз). Інвертори бувають однофазні та трифазні. Вибір залежить від типу підключення об’єкта до електромережі. Для приватних будинків із однофазною проводкою зазвичай достатньо однофазного інвертора. Якщо система під’єднана за трифазною схемою (що характерно для котеджів або підприємств), доцільно використовувати трифазний інвертор відповідної потужності — це забезпечує рівномірний розподіл навантаження між фазами та дотримання технічних вимог.
3. Функціональність. Сучасні інвертори оснащуються низкою додаткових можливостей, що підвищують ефективність і безпеку роботи системи. Варто звернути увагу на наявність моніторингу та керування через мобільний застосунок або вебінтерфейс, а також на вбудовані системи захисту від перевантаження, короткого замикання, перенапруги та перегріву. У гібридних моделях часто передбачено функцію автоматичного перемикання між джерелами енергії, що забезпечує безперервність живлення. Додатковим плюсом є наявність грозозахисту та здатність пристрою стабільно працювати за різних кліматичних умов.
4. Якість і надійність. Для стабільної та довготривалої роботи сонячної електростанції важливо обирати інвертори від перевірених виробників із підтвердженою репутацією. Якість обладнання визначається не країною виробництва, а наявністю гарантії, технічної підтримки та відповідністю заявленим характеристикам. Серед перевірених брендів гібридних інверторів варто відзначити DEYE, Solax, Fox ESS, Growatt, Victron та Stromherz.

Ретельний підбір технічних параметрів інвертора дозволяє не лише досягти максимальної ефективності, а й уникнути ризиків перевантаження чи втрати енергії. У правильно спроєктованій системі кожен елемент працює узгоджено, тому якість інвертора безпосередньо визначає стабільність і економічну доцільність усієї СЕС.

Розрахунок сонячного масиву та MPPT

Правильний вибір інвертора нерозривно пов’язаний із точним розрахунком сонячного масиву. Цей процес на перший погляд здається простим, однак вимагає врахування трьох ключових параметрів, що визначають ефективність та стабільність роботи всієї системи.

• Необхідно враховувати напругу холостого ходу, робочу напругу МРРТ-трекера та робочий струм. Сонячний масив має бути спроєктований так, щоб усі три параметри перебували в допустимих межах інвертора. Лише за цієї умови система працюватиме стабільно, без перевантажень і втрат енергії.
• Важливість МРРТ трекерів (Maximum Power Point Tracking). Інвертори використовують технологію MPPT для постійного відстеження точки максимальної потужності, що дозволяє панелям працювати з найвищим можливим ККД за будь-яких умов освітленості. Моделі, оснащені двома MPPT-трекерами, забезпечують більшу гнучкість під час проєктування системи — наприклад, дають змогу розмістити два масиви панелей на різних схилах даху або з різною орієнтацією. У цьому випадку кожна гілка (наприклад, по 20 панелей) підключається до свого незалежного трекера, що гарантує оптимальну генерацію для кожної з них.
• Розташування гілок. Щоб уникнути втрат генерації, спричинених різною освітленістю елементів у послідовному з’єднанні, бажано розміщувати панелі однієї гілки в одному напрямку та під однаковим кутом нахилу. Водночас гібридні інвертори, здатні працювати з потужністю сонячних модулів, що перевищує їхню номінальну (наприклад, 14 850 Вт PV на інвертор 10 кВт), дають змогу варіювати орієнтацію масивів. У таких випадках частину панелей доцільно встановлювати, наприклад, на південний схід, а решту — на південний захід, щоб забезпечити рівномірне вироблення енергії протягом усього світлового дня.

Грамотно підібрані електричні параметри й орієнтація гілок дозволяють максимально використовувати потенціал інвертора. Це забезпечує рівномірне вироблення енергії впродовж дня та продовжує термін служби обладнання.

Вимоги до акумуляторів (для автономних та гібридних систем)

Для автономних та гібридних систем, що використовують накопичення енергії, правильний вибір акумуляторів має вирішальне значення. Під час підбору необхідно враховувати кілька ключових параметрів.

Номінальна напруга системи

У системах із накопиченням енергії важливо правильно спроєктувати батарейний блок відповідно до вимог інвертора. Більшість сучасних автономних і гібридних моделей працюють із батареями 48 В, рідше — 24 В або іншими конфігураціями. Для отримання напруги 48 В зазвичай використовують чотири 12-вольтові акумулятори, з’єднані послідовно.

Мінімальна рекомендована ємність

Ємність акумуляторів визначає, скільки енергії система здатна накопичити та як довго працюватиме в автономному режимі. Показник вимірюється в ампер-годинах (А·год) при певній напрузі. Для побутових сонячних станцій зазвичай використовують батареї 48 В із ємністю від 100 до 1000+ А·год, залежно від рівня споживання.

Для систем потужністю близько 10 кВт рекомендовано застосовувати батарейний блок сумарною ємністю не менше 400 А·год при 48 В. Менша ємність призведе до надмірних циклів розряджання, швидшого зношування та ризику глибоких розрядів. У разі потреби збільшення автономності ємність можна підвищити шляхом паралельного підключення додаткових груп акумуляторів. Чим вища загальна ємність — тим довше система забезпечуватиме резервне живлення під час відсутності сонця або мережі.

Які бренди гібридних інверторів є провідними на ринку?

Провідними брендами гібридних інверторів, що поєднують переваги мережевих та автономних систем, є DEYE, Solax, Fox ESS, Growatt та Stromherz. Вони вирізняються високою ефективністю, надійністю та продуманим функціоналом для сучасних систем СЕС.

Гібридні інвертори належать до рішень нового покоління, що поєднують переваги мережевих і автономних систем. Вони здатні працювати одночасно з сонячними панелями, акумуляторами та центральною мережею, автоматично керуючи джерелами живлення залежно від умов. Такий підхід забезпечує енергетичну гнучкість і стабільну роботу навіть під час відключень електроенергії.

Нижче наведено огляд п’яти провідних виробників гібридних інверторів, чиї моделі відзначаються високою ефективністю, технологічною надійністю та продуманим функціоналом для сучасних систем СЕС.

DEYE (наприклад, SUN-5K-SG01LP1, SUN-6K-SG03LP1-EU, SUN-15K-SG01HP3-EU)

Інвертори цієї серії можуть працювати у зв’язці з генератором, забезпечуючи стабільне постачання електроенергії навіть у разі відключення мережі. Пристрої оснащені функцією автоматичного перемикання між джерелами живлення, що дозволяє системі працювати без перебоїв. Також мають вбудовану систему моніторингу та підтримують дистанційне керування через мобільний додаток, що робить їх використання максимально зручним і контрольованим.

Характеристики:

• Потужність модельного ряду – від ~5 кВт до 15 кВт.
• Ефективність пристрою: до 98,5%.
• Підтримують роботу з різними типами акумуляторних батарей (АКБ), включаючи свинцево-кислотні та літій-іонні.

SOLAX X3-NEO-12.0-LV

SOLAX X3-NEO-12.0-LV — гібридний інвертор нового покоління з високою ефективністю до 97,6 %. Працює як у мережевому, так і в автономному режимі, забезпечуючи безперебійне живлення під час відключень. Підтримує перевантаження по сонячних панелях до 200 % і миттєве перемикання на резервний режим (< 3 мс). Інвертор оснащений інтелектуальним керуванням енергопотоками, автоматично розподіляючи живлення між панелями, акумуляторами та мережею. Підтримує літій-іонні батареї 48 В, систему дистанційного моніторингу через Wi-Fi або RS485 і має захист IP65, що дозволяє встановлення як у приміщенні, так і на вулиці.

Характеристики:

• Номінальна потужність: 12 кВт.
• Ефективність пристрою: до 97,6 %.
• Цикли заряджання: понад 6000 (для сумісних LiFePO₄ акумуляторів).
• Напруга на вході: 48 В.

Fox ESS H1-6.0-E-G2

Fox ESS H1-6.0-E-G2 — однофазний гібридний інвертор високої напруги, здатний працювати в автономному режимі та в мережевому режимі. Підтримує підключення високовольтних літій-іонних акумуляторів, має два MPPT-трекери, забезпечуючи максимальне вироблення енергії за різних умов. Пристрій оснащений системою захисту, моніторингом через Wi-Fi / RS485, підтримує швидке перемикання на резерв (< 20 мс) та має клас захисту IP65, що дозволяє встановлювати його на відкритих майданчиках.

Характеристики:

• Потужність: 6 кВт.
• Ефективність: до 97,8 %.
• Кількість циклів заряджання: понад 6000 (для сумісних акумуляторів Fox ESS HV-серії).
• Напруга батареї: 80 – 480 В.

Growatt (наприклад, SPH5000)

Growatt SPH5000 вирізняється високою ефективністю та надійністю в роботі. Інвертор має інтуїтивно зрозумілий інтерфейс і вбудовану систему моніторингу, що дає змогу контролювати та оптимізувати виробництво енергії в реальному часі. Пристрій оснащений функцією автоматичного перемикання між джерелами живлення, завдяки чому гарантує стабільне й безперебійне енергопостачання.

Характеристики:

• Номінальна потужність: 5 кВт.
• Ефективність пристрою: до 97,8%.
• Кількість циклів заряджання: до 5000 циклів.
• Вхідна напруга: 48 В.

Stromherz (наприклад, SH-6.0K-HV)

Інвертор Stromherz SH-6.0K-HV вирізняється високою потужністю та стабільністю роботи. Пристрій сумісний із різними типами акумуляторів і має вбудовану систему моніторингу для контролю основних параметрів. Для підвищення безпеки обладнання оснащене комплексним захистом від перевантажень, короткого замикання та перенапруги, що гарантує надійну й довговічну експлуатацію.

Характеристики:

• Потужність: 6 кВт.
• Ефективність пристрою: 98%.
• Кількість циклів заряджання: до 10 000 циклів.
• Вхідна напруга: 48 В.

Висновок

Кожен з цих гібридних інверторів має свої унікальні особливості, які роблять їх відмінним вибором для різних потреб та умов. DEYE, Solax, Fox, Growatt та Stromherz пропонують високий рівень ефективності, надійності та можливості інтеграції з акумуляторними системами, забезпечуючи стабільне та ефективне енергопостачання. Вибір найкращого інвертора залежить від конкретних вимог вашої сонячної системи та бюджетних обмежень.

Як практично підключити інвертор до СЕС?

Монтаж сонячної електростанції потребує чіткої послідовності дій та уважності до кожного етапу, особливо під час підключення інвертора: підготовка обладнання, монтаж панелей, з’єднання їх з інвертором, підключення до мережі або акумуляторів та запуск системи.

Від правильності цього процесу залежить безпека, стабільність роботи та ефективність усієї системи. Незалежно від типу інвертора — мережевого, автономного чи гібридного — існує кілька базових кроків, спільних для більшості систем.

Загальні кроки підключення (актуально для всіх типів)

Ефективний запуск СЕС починається з ретельної підготовки та монтажу.

1. Підготовка необхідного обладнання. Перед початком монтажу потрібно впевнитися, що комплект обладнання повністю готовий до встановлення. До нього входять сонячні панелі, інвертор відповідного типу, акумулятори (для автономних і гібридних систем), а також контролер заряду — якщо він не інтегрований в інвертор або використовується окремо в автономній конфігурації.
2. Вибір місця встановлення панелей та їх надійне кріплення. На цьому етапі визначається оптимальне розташування сонячних панелей. Найчастіше їх монтують на даху, орієнтованому на південь під кутом близько 30° (для умов України), або на іншій конструкції, що забезпечує максимальне надходження сонячного випромінювання. Панелі потрібно закріпити на опорних конструкціях міцно, з урахуванням вітрових і снігових навантажень — це гарантує стабільність і довговічність системи.
3. Підключення панелей до інвертора. Сонячні панелі з’єднують з інвертором за допомогою спеціальних конекторів — наприклад, роз’ємів MC4 або інших з’єднань, передбачених виробником.
4. Підключення інвертора до електромережі та/або акумуляторів. Залежно від типу інвертора, його підключають або до електромережі (для мережевих і гібридних систем), або до акумуляторного блоку (для автономних і гібридних).
5. Перевірка та запуск системи. Після завершення монтажу та підключення всіх компонентів потрібно ретельно перевірити правильність з’єднань, а потім увімкнути інвертор і запустити систему для тестового запуску.
6. Регулярний моніторинг та обслуговування. Система потребує періодичного контролю роботи інвертора та всієї сонячної станції. У разі використання акумуляторів слід регулярно перевіряти їхній стан і рівень заряду, щоб підтримувати стабільну роботу СЕС.

Після завершення встановлення та перевірки система вважається повністю готовою до експлуатації. Від цього моменту ефективність роботи СЕС залежить від правильного налаштування інвертора та регулярного технічного контролю. Дотримання цих умов дозволяє підтримувати стабільну генерацію енергії, знизити втрати та продовжити термін служби обладнання.

Нюанси підключення за типом інвертора

Процес підключення має суттєві відмінності залежно від обраного типу інвертора.

• Мережевий інвертор (On-Grid). Основна особливість цього типу інверторів полягає в підключенні до централізованої електромережі. Роботи з під’єднання повинні виконуватися виключно кваліфікованим, ліцензованим електриком, оскільки самовільне втручання в мережу є небезпечним і порушує норми безпеки. Якщо система передбачає продаж надлишкової енергії за «зеленим тарифом», після монтажу необхідно пройти офіційну процедуру реєстрації СЕС в обленерго.
• Автономний інвертор (Off-Grid). Для автономних систем ключовим елементом є акумуляторний буфер, який забезпечує накопичення та подальше використання енергії. Під час монтажу сонячні панелі спочатку підключають до контролера заряду, а вже потім до інвертора. Важливо переконатися, що контролер і акумулятори правильно підібрані за технічними параметрами — це гарантує стабільну роботу системи та захист від перевантажень.
• Гібридний інвертор (Hybrid). Такі інвертори підключаються одночасно до електромережі та акумуляторних батарей (за їх наявності), поєднуючи можливості двох систем. Під час налаштування важливо враховувати режим роботи кожного джерела, щоб забезпечити оптимальний баланс між генерацією, споживанням і зберіганням енергії. Гібридні моделі можуть бути програмно налаштовані на пріоритет використання сонячної енергії, що дає змогу зменшити витрати навіть до завершення офіційної реєстрації системи.

Професійний монтаж як гарантія безпеки та стабільної роботи

Монтаж і налаштування сонячної електростанції, зокрема інвертора, — це складний технічний процес, який потребує точності, знань і досвіду. Неправильне підключення може призвести до збоїв у роботі системи, пошкодження обладнання або навіть створити небезпечну ситуацію. Особливо це стосується автономних та гібридних систем, що включають акумулятори та контролери — їх конфігурація вимагає грамотного проєктування та професійного підходу.

Оптимальним рішенням є залучення кваліфікованих фахівців. Вони забезпечують не лише коректний монтаж, а й правильний підбір обладнання, узгодження технічних параметрів і допомогу в реєстрації станції. Професійне встановлення гарантує безпечну роботу системи, високу ефективність і довговічність усіх компонентів.

Які висновки та рекомендації можна зробити щодо вибору інвертора?

Вибір інвертора залежить від мети: мережевий — для заробітку, автономний — для незалежності, гібридний — для гнучкості. Враховуйте вартість, надійність бренду та клімат. Для уникнення помилок та гарантії ефективності звертайтеся до фахівців.

Узагальнення вибору

Тип інвертора визначається потребами та умовами конкретного проєкту: наявністю доступу до електромережі, місцем розташування об’єкта, бюджетом і вимогами до резервного живлення. Якщо метою є компенсація власного споживання або продаж електроенергії за «зеленим тарифом», доцільно обрати мережевий інвертор. Для об’єктів із нестабільним або відсутнім підключенням оптимальним рішенням стануть автономні чи гібридні моделі. Гібридні системи поєднують гнучкість і надійність, дозволяючи ефективно використовувати сонячну енергію навіть за умов перебоїв у мережі.

Додаткові міркування при інвестуванні в СЕС

Окрім вибору типу інвертора, важливо враховувати стартові витрати, кліматичні умови, технічне обслуговування та вимоги до підключення. Системи з акумуляторами вимагають регулярного моніторингу й періодичної заміни елементів. Надійність обладнання та наявність гарантії від офіційного постачальника — ключові чинники для довговічної роботи СЕС.

Звернення до експертів

Через складність процесу встановлення та налаштування сонячних систем варто залучати фахівців. Консультація з експертами допоможе правильно підібрати інвертор за типом і потужністю, уникнути технічних помилок і забезпечити ефективну роботу всієї станції.

Перед встановленням сонячної електростанції переконайтеся, що врахували початкові витрати, погодні умови, технічне обслуговування, юридичні вимоги та вибір надійного постачальника. Звертайтесь до наших спеціалістів за номером телефону +380975320585 для більш детальної інформації.
