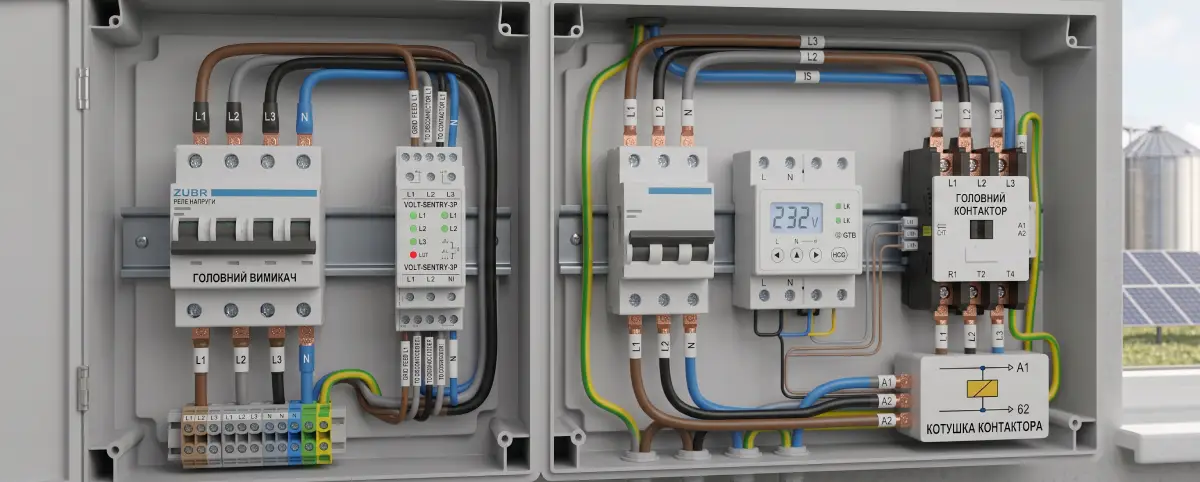

DC-автомат: чому автомат змінного струму не гасить дугу постійного

Автоматичні вимикачі

2026-09-09

Звичайний автомат на боці акумуляторів це не «менш надійне» рішення, а джерело пожежі. AC-автомат розрахований на змінний струм і на постійному фізично не здатний загасити дугу, яка виникає між контактами в момент розмикання. За дві хвилини читання ви зрозумієте причину цього і те, що ставити замість. Якщо ви збираєте батарейний контур системи накопичення, низьковольтне обладнання для автономних джерел добирають за іншими правилами, ніж мережеві щити. Питання, чи можна ставити звичайний автомат на постійний струм, має коротку відповідь: ні, і причина суто фізична, її легко запам’ятати. Далі розберемо механізм, покажемо, де у вашій системі проходить межа постійного і змінного струму, і назвемо три параметри підбору.

Ключові факти про DC-автомат

Параметр	Значення
Перехід струму через нуль у AC-колі	100 разів на секунду
Перехід через нуль у DC-колі	немає, дуга горить безперервно
Спосіб гасіння дуги в DC-автоматі	примусово, подовжена камера й магніти
Полярність підключення	критична, позначена «+» і «−» на корпусі
Маркування напруги DC-автоматів	12 / 24 / 48 / 500 В DC
Типовий номінальний струм контуру	32–150 А залежно від кабелю

Чому дуга змінного струму гасне сама, а постійного не гасне

Дуга змінного струму гасне сама, бо струм сто разів на секунду проходить через нуль, а в колі постійного струму такого моменту немає, і дуга горить безперервно. Це головна причина, через яку автомат постійного струму влаштований інакше, ніж мережевий.

У колі змінного струму напруга постійно змінює напрямок і двічі за період падає до нуля. Саме в ці миті електрична дуга між контактами, що розмикаються, лишається без живлення і згасає природним чином. Стандартної дугогасильної камери AC-автомата для цього достатньо.

Дуга постійного струму переходу через нуль не має. Струм тече в одному напрямку без перерв, тож дуга, яка спалахнула між контактами, продовжує горіти сама собою. Температура в ній сягає тисяч градусів. Наслідок передбачуваний: оплавлення контактів, руйнування корпусу автомата і займання. Те саме відбувається і при коротке замикання на батарейному контурі, тільки швидше й потужніше. Це вже не питання надійності, а питання пожежної безпеки.

DC-автомат гасить таку дугу примусово. У ньому подовжена дугогасильна камера з більшою кількістю розділових пластин, яка розтягує і охолоджує дугу, а також постійні магніти: магнітне дугогасіння відводить дугу в камеру й розриває її. Саме тому такий автомат має полярність, адже напрямок магнітного поля прив’язаний до напрямку струму.

Порівняння AC- і DC-автомата

Параметр	AC-автомат	DC-автомат
Перехід струму через нуль	100 разів на секунду	Немає
Гасіння дуги	Природне	Примусове, магнітами
Дугогасильна камера	Стандартна	Подовжена
Полярність підключення	Не має значення	Має значення, позначена на корпусі
Маркування напруги	230 / 400 В AC	12 / 24 / 48 / 500 В DC
Наслідок неправильного вибору	Немає	Дуга не гасне: оплавлення, пожежа

Ця таблиця і є коротка відповідь на питання, чим відрізняється DC-автомат від AC: не потужністю, а способом гасіння дуги.

Де в системі проходить межа між AC і DC

Межа між постійним і змінним струмом у системі накопичення проходить по інвертору: усе з боку батарей і панелей це постійний струм, усе після інвертора в бік щита і мережі це змінний. Розібратися, яка ділянка до чого належить, простіше за схемою, ніж за списком, але суть така.

Батарея та інвертор. Це постійний струм, і саме тут потрібен автомат для акумуляторів, тобто DC-автомат для інвертора на боці батарейного контуру. AC-автомат на цій ділянці і є тією помилкою, з якої почалася стаття.
Сонячні панелі та інвертор або контролер заряду. Теж постійний струм. На стороні панелей ставлять DC-автомат або спеціальний запобіжник gPV, розрахований на високу напругу масиву.
Інвертор та щит навантаження і мережа. Після інвертора струм змінний, і тут працює звичайний автомат, той самий, що й у побутовому щиті.

Номінал автомата на AC-боці рахують окремо, за струмом навантаження і перерізом кабелю: як це зробити, показано в матеріалі як розрахувати номінал автомата на AC-боці.

Полярність: помилка, яку не видно одразу

DC-автомат має вхід і вихід, і підключати його треба строго за позначенням полярності на корпусі. Це відрізняє його від AC-автомата, для якого напрямок підключення значення не має, і саме тут монтажники з мережевим досвідом припускаються помилки.

На корпусі поруч із клемами нанесені знаки «+» і «−» або позначки лінії та навантаження. Вони вказують, з якого боку заходить струм від джерела. Прив’язка не формальна: магнітна система дугогасіння спрямовує дугу в камеру тільки тоді, коли струм тече в проєктному напрямку.

Небезпека в тому, що при зворотному підключенні автомат зовні працює як звичайно: вмикається, вимикається, тримає навантаження. Але в аварійний момент магніти віднесуть дугу не в дугогасильну камеру, а в протилежний бік, і гасіння не спрацює. Дефект лишається невидимим до першого короткого замикання.

Перевірити вже змонтований автомат просто: знеструмте контур і звірте маркування «+» і «−» на корпусі з полярністю проводів, що приходять від акумуляторної батареї. Якщо збирати контур на надійних акумуляторах для систем накопичення, полярність проводки завжди підписана, і звірка займає хвилину.

Як підібрати DC-автомат: три параметри

DC-автомат підбирають за трьома параметрами: робочою напругою контуру, номінальним струмом і типом захисту. Таблицю номіналів наводити тут не будемо, вона належить статті про розрахунок, а параметри вибору розглянемо по черзі.

Робоча напруга контуру. Автомат має бути розрахований на напругу вашої ділянки із запасом, а не рівно під неї. Для системи 48 В беруть автомат 48 В постійного струму з номіналом не нижче за фактичну напругу під навантаженням; для високовольтного масиву панелей потрібен автомат DC 1000V. Запас за напругою прямо впливає на здатність гасити дугу.
Номінальний струм. Його визначають за струмом контуру, а не за потужністю інвертора. Реальний струм у батарейному колі часто вищий, ніж здається за паспортом інвертора, тож для типового контуру номінали лежать у діапазоні від DC-автомата 32А до 125А чи 150А залежно від перерізу силового кабелю і струму. Орієнтуйтеся також на межі, які закладає BMS батареї.
Полюсність і тип захисту. Для батарейного контуру беруть DC-автомат потрібної полюсності, для сонячних панелей часто доречніший запобіжник gPV. Полюсність автомата підбирають під схему заземлення і кількість комутованих полюсів.

Тонкощі узгодження номіналів у щиті, селективність і дерейтинг, виходять за межі цієї статті: їх розкриває матеріал «автомати в щиті: селективність і дерейтинг».

Висновок і що далі

Головне в одному реченні: на постійному струмі дуга не гасне сама, тому батарейний і панельний контури захищає лише DC-автомат, підібраний за напругою, струмом і полярністю. Помилка з AC-автоматом коштує не надійності, а безпеки об’єкта. Готові підібрати захист під свою систему накопичення? У каталозі є автоматичні вимикачі під постійний і змінний струм, а також акумулятори для інвертора. Щоб купити DC-автомат за коректною ціною або замовити підбір захисту для системи накопичення, напишіть нам.

Часті питання

Що таке DC-автомат?

Це автоматичний вимикач, розрахований на постійний струм. Від звичайного він відрізняється системою гасіння дуги: подовжена дугогасильна камера і постійні магніти примусово гасять дугу, яка на постійному струмі не згасає сама. Через магнітне дугогасіння такий автомат має полярність і працює тільки при підключенні за позначенням на корпусі.

У чому відмінність автоматів B і C?

B і C це характеристики спрацювання за струмом короткого замикання: тип B розмикається за меншої кратності струму, тип C витримує вищі пускові струми. До вибору між AC і DC це не стосується, а до підбору номіналу так: як обрати характеристику під навантаження, показано в статті як розрахувати номінал автомата.

Чи можна поставити звичайний автомат на бік акумуляторів?

Ні. AC-автомат розрахований на змінний струм, де дуга гасне під час переходу через нуль. На постійному струмі такого моменту немає, дуга горить безперервно, і замість захисту ви отримуєте джерело оплавлення контактів і пожежі. На батарейному контурі потрібен лише DC-автомат.

Чи має значення полярність підключення DC-автомата?

Так, і це критично. Магнітна система дугогасіння спрямовує дугу в камеру тільки при струмі в проєктному напрямку. При зворотному підключенні автомат зовні працює, але в аварії дугу не загасить. Підключайте суворо за знаками «+» і «−» на корпусі й звіряйте їх із полярністю проводки.

Який DC-автомат потрібен для системи 48 В?

Для контуру 48 В беруть автомат постійного струму з робочою напругою не нижче фактичної під навантаженням, тобто маркований на 48 В DC із запасом. Номінальний струм добирають за струмом контуру і перерізом кабелю, а не за потужністю інвертора, і узгоджують із межами BMS батареї.

Про матеріал: пояснення побудовано на фізиці дуги змінного й постійного струму, а класи напруги DC-автоматів (12, 24, 48, 500 В) наведено як поширене маркування виробників. Допустиму напругу, струм і полярність підключення конкретного автомата звіряйте з його корпусом і паспортом; автомат змінного струму в коло постійного не ставлять, навіть якщо номінал збігається. Нормативна база:ДСТУ EN 60947-2:2019 «Пристрої комплектні розподільчі низьковольтні. Частина 2. Автоматичні вимикачі». Оновлено:9 вересня 2026.
