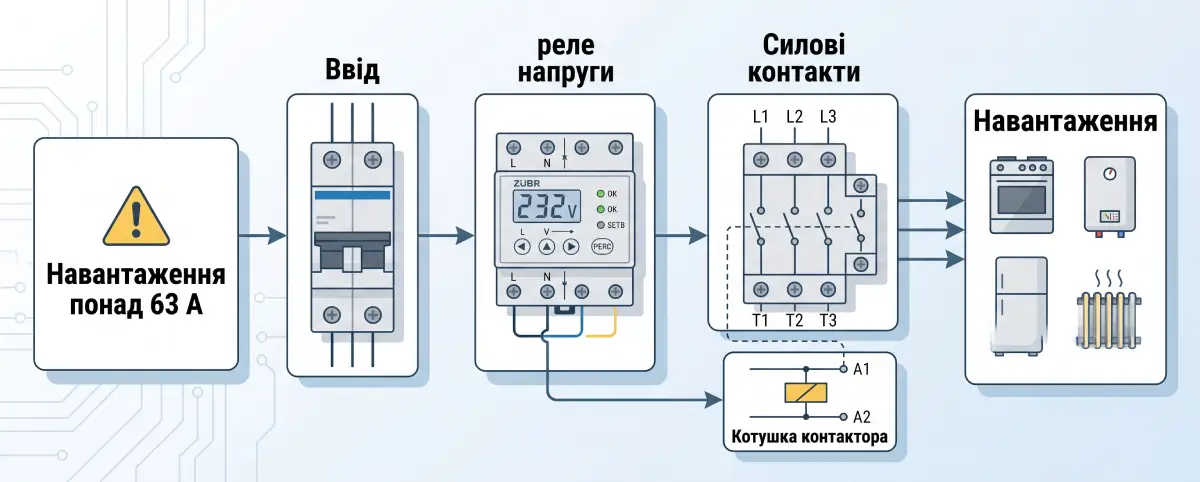

Що робити, якщо навантаження перевищує 63 А: схема реле плюс контактор

Реле напруги

2026-09-11

Ввід на 80 або 100 А, а реле напруги в магазинах закінчуються на 63 А. Це не проблема асортименту, а конструктивне обмеження, і рішення давно відоме. Прохідне реле напруги вище 63а просто не випускають у модульному корпусі, тому для великого вводу його ставлять керуючим, а силу бере на себе контактор. Якщо ви комплектуєте щит для великого будинку чи невеликого бізнесу з вводом 100 ампер, ця зв’язка і є робочий захист великого навантаження. Нижче розберемо логіку схеми, таблицю підбору й типові помилки. Якщо ви ще не визначилися з самим реле, почніть із матеріалу реле напруги: як обрати і куди ставити; а тим, у кого стоїть інвертор, стане в пригоді розбір, чи потрібне реле напруги, якщо інвертор має власний захист.

Ключові факти

Параметр	Значення
Межа прохідного реле напруги	63 А
Ввід до 63 А	контактор не потрібен
Ввід 63–100 А	контактор від 100 А
Ввід від 100 А	контактор від 125 А
Запас контактора за струмом	обов’язковий, не впритул
Напруга котушки контактора	має відповідати виходу реле

Чому прохідні реле закінчуються на 63 А

Прохідні реле напруги закінчуються на 63 А тому, що весь струм навантаження йде крізь сам прилад, а його контакти й корпус мають межу. Прохідне реле вмикається в розрив лінії: фаза заходить у клему, проходить через внутрішні контакти реле й виходить до навантаження. Поки струм у межах номіналу, контакти витримують; щойно навантаження зростає, зростає й нагрів контактів у точці комутації. Для модульного корпусу на DIN-рейку конструктивна межа становить близько 63 А. Вище цього значення тепловиділення на контактах стає таким, що звичайний модуль на одну-дві ширини вже не встигає його розсіювати, а більший корпус зруйнував би сам формат виробу. Саме тому виробники не роблять прохідних реле на 100 А в стандартному корпусі: це не пропуск в асортименті DigiTOP чи DS Electronics, а фізика. Модельні ряди й закінчуються там, де починається неприйнятний нагрів. Висновок для практики простий: якщо ваш ввід перевищує 63 А, прямим реле задачу не закрити, і шукати реле напруги на 100 А в модульному виконанні марно, його не існує. Потрібна інша архітектура захисту, де реле більше не пропускає силу крізь себе.

Як працює схема «реле плюс контактор»

Схема «реле плюс контактор» розділяє дві функції: реле напруги стає керуючим пристроєм, а силовий струм іде через контактор. Керуюче реле напруги вимірює параметри мережі й не пропускає навантаження крізь себе. Замість цього його вихідний контакт живить котушку контактора. Контактор, по суті, потужний електромагнітний вимикач: поки на його електромагнітну котушку подано напругу, силові контакти замкнені й струм іде до щита. Уся сила навантаження проходить через контакти контактора, розраховані на десятки й сотні ампер, а не через делікатні контакти реле.

Логіка керування зводиться до одного: реле вирішує, а контактор виконує. Поки напруга мережі в допустимих межах, реле тримає котушку контактора під напругою, силові контакти замкнені, об’єкт живиться. Щойно напруга виходить за поріг, просідає чи вискакує вгору, реле знеструмлює котушку. Контактор без живлення на котушці миттєво розмикає силові контакти, і навантаження відключається від аварійної мережі. Коли параметри повертаються в норму, реле знову подає напругу на котушку, контактор вмикається, живлення відновлюється.

Так виходить зв’язка, де точність вимірювання бере на себе реле, а комутацію великого струму бере контактор. Для трифазного вводу принцип той самий: реле напруги трифазне стежить за трьома фазами й керує котушкою трифазного контактора.

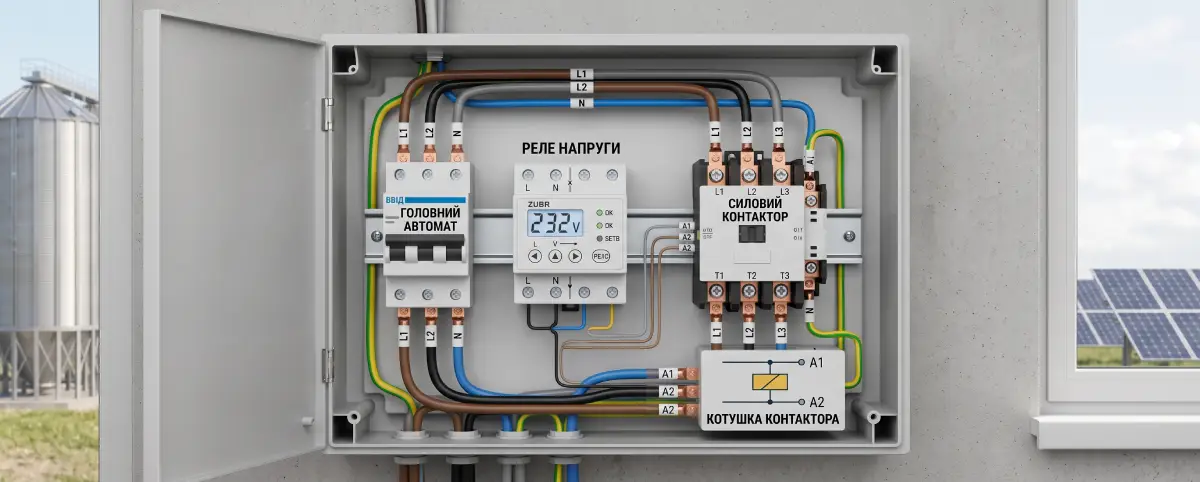

Схема реле плюс контактор: реле відстежує мережу й керує котушкою, а силовий струм іде через контактор.

Таблиця підбору обладнання

Струм вводу	Реле	Контактор	Схема
До 40 А	Прохідне 40 А	Не потрібен	Пряме підключення
40–63 А	Прохідне 63 А	Не потрібен	Пряме підключення
63–100 А	Керуюче реле	Від 100 А	Реле керує котушкою
100 А і вище	Керуюче реле	Від 125 А	Реле керує котушкою
Трифазний ввід	Трифазне реле	Трифазний контактор	Реле керує котушкою

Що врахувати при підборі контактора

Головне при підборі контактора, не брати його впритул за номіналом. Номінальний струм контактора має бути з запасом відносно розрахункового струму навантаження: для вводу 100 А беруть контактор 125а, а не 100 А рівно, щоб апарат працював не на межі й не грівся. Це головний критерій, від якого залежить ресурс усієї схеми.

Другий момент, напруга котушки. Керуюче реле подає на котушку контактора певну напругу, зазвичай мережеві 230 В, і напруга котушки має точно відповідати цьому виходу; котушка на іншу напругу або не спрацює, або згорить.

Третій критерій, полюсність контактора під фазність мережі. Для однофазного вводу досить двополюсного апарата, для трифазного потрібен трьохполюсний або чотириполюсний трифазний контактор. Кількість полюсів відповідає кількості комутованих провідників.

І практична деталь: контактор гуде під навантаженням. Легке гудіння електромагнітної системи нормальне, а не ознака браку. Але якщо щит стоїть у житловій зоні, звук помітний, і модульний контактор на DIN-рейку варто розмістити подалі від житлових кімнат або в окремому боксі. Номінал автомата на вводі теж підбирають узгоджено зі схемою, як саме, показано в матеріалі як розрахувати номінал автомата.

Три помилки при складанні схеми

Більшість проблем зі схемою «реле плюс контактор» зводяться до трьох помилок, і всі вони передбачувані.

Пропустити силовий струм через реле. Наслідок: вигорання контактів реле під навантаженням понад його номінал. Так виходить, коли керуюче реле помилково вмикають у розрив силової лінії, як прохідне. Як правильно: реле керує тільки котушкою контактора, а весь силовий струм навантаження йде через силові контакти контактора.
Узяти контактор упритул за номіналом. Наслідок: перегрів апарата й залипання контактів, коли контакти зварюються, і контактор перестає розмикатися, тобто захист не спрацьовує в потрібний момент. Так буває, коли на розрахунковий струм 100 А ставлять контактор рівно на 100 А. Як правильно: брати номінал із запасом, для 100 А контактор від 125 А.
Не узгодити напругу котушки з виходом реле. Наслідок: схема просто не працює, котушка не тягне контактор або згорає при подачі невідповідної напруги. Так буває, коли до виходу реле на 230 В беруть котушку на 24 В чи навпаки. Як правильно: напруга котушки контактора має точно відповідати напрузі на виході керуючого реле.

Усі три помилки дешевше усунути перевіркою схеми до монтажу, ніж після першого відключення.

Висновок і що далі

Вище 63 А реле напруги перестає бути прохідним і стає керуючим: воно стежить за мережею, а силу бере на себе контактор із запасом за номіналом. Ця зв’язка «реле напруги і контактор» закриває будь-який великий ввід, від 80 А до трифазного щита. Якщо час купити контактор чи купити реле напруги під свій ввід, дивіться реле напруги в каталозі: там номінали, ціна й характеристики низьковольтного обладнання. За підбором обладнання для щита під конкретне навантаження звертайтеся до наших фахівців.

Часті запитання

Чому реле напруги не буває на 100 А?

Прохідних реле напруги на 100 А не буває через конструктивне обмеження модульного корпусу. Прохідне реле пропускає весь струм навантаження крізь свої контакти, а вище приблизно 63 А вони надмірно нагріваються в стандартному модулі. Тому для вводу понад 63 А реле ставлять керуючим, а силовий струм пускають через контактор.

Як реле керує контактором?

Реле керує контактором через його котушку. Керуюче реле напруги вимірює параметри мережі й подає напругу на електромагнітну котушку контактора: поки напруга в нормі, котушка тримає силові контакти замкненими. Щойно напруга виходить за поріг, реле знеструмлює котушку, і контактор розмикає навантаження. Сам силовий струм через реле не проходить.

Який контактор потрібен для вводу 100 А?

Для вводу 100 А потрібен контактор від 125 А. Номінальний струм контактора беруть із запасом відносно розрахункового, щоб апарат не працював на межі й не грівся. Напруга котушки має відповідати виходу реле, а полюсність відповідати фазності мережі: два полюси для однофазного вводу, три-чотири для трифазного.

Чи можна обійтися без контактора при великому навантаженні?

Без контактора при вводі понад 63 А обійтися не вийде. Прохідних реле напруги на такий струм не випускають, а пропускати силовий струм через реле меншого номіналу не можна, його контакти вигорять. Контактор бере силу навантаження на себе, а реле лишається точним керуючим пристроєм. Це єдина коректна схема для великого вводу.

Чому контактор гуде?

Контактор гуде через роботу електромагнітної котушки, яка утримує силові контакти замкненими. Легке гудіння змінного струму в осерді нормальне явище, а не ознака несправності. Значення воно має лише для розміщення: якщо щит стоїть у житловій зоні, контактор варто винести подалі або в окремий бокс, щоб звук не заважав.

Про матеріал: межу 63 А для прохідних реле і номінали контакторів (від 100 А для вводу 63–100 А, від 125 А для вводу понад 100 А) наведено як орієнтири за типовими каталожними даними; остаточний номінал контактора підбирають із запасом за паспортом і категорією застосування. Схему з контактором монтує кваліфікований електрик. Нормативна база:ДСТУ EN IEC 60947-4-1:2019 «Контактори та пускачі електродвигунів». Оновлено:11 вересня 2026.
