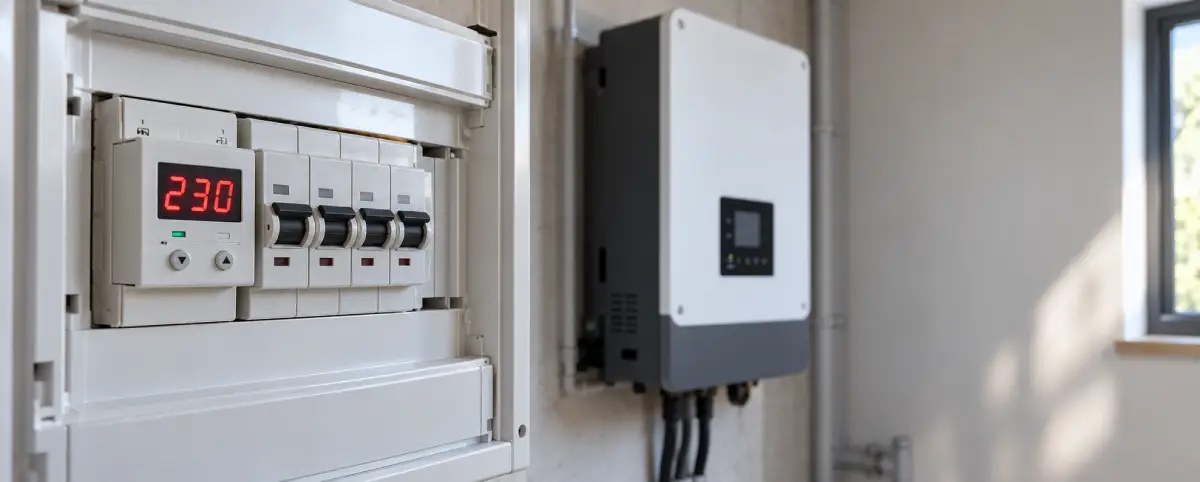

Чи потрібне реле напруги, якщо інвертор має власний захист

Реле напруги

2026-09-05

У документації до інвертора написано, що пристрій має вбудований захист, а продавець радить поставити ще й реле напруги. Виникає закономірне питання: навіщо реле, якщо захист уже є, і чи потрібне реле напруги при інверторі саме вам. Відповідь коротка: це різні пристрої для різних задач, і один не замінює інший. Вбудований захист інвертора стежить за тим, як пристрій взаємодіє з мережею. Реле напруги для інвертора стежить за іншим, за тим, якою напругою живиться ваша техніка. Нижче розберемо, що саме робить кожен, коли реле справді потрібне, а коли без нього можна обійтися. Якщо потрібні базові речі про сам пристрій, дивіться окремий матеріал реле напруги: як обрати і куди ставити.

Ключові факти

Параметр	Значення
Нижній поріг спрацювання реле	170 В
Верхній поріг спрацювання реле	250 В
Ліміт струму для прямого підключення реле	до 63 А
Затримка повторного вмикання	від кількох секунд до кількох хвилин
Місце реле в щиті	після вступного автомата, до розподілу навантаження
Що реле напруги не захищає	імпульсні перенапруги — це задача УЗІП

Що робить анти-острівний захист інвертора

Анти-острівний захист інвертора автоматично відключає інвертор від зовнішньої мережі, щойно та зникає, щоб інвертор не подавав напругу у знеструмлену лінію. Це його єдина задача, і вона стосується безпеки, а не якості електроенергії.

Ситуація, від якої він захищає, називається острівним режимом: мережа знеструмлена, але інвертор із генерацією від сонця або акумулятора продовжує працювати і виштовхує напругу назад у лінію. Така зворотна подача напруги небезпечна насамперед для людей. Електрик на лінії вважає ділянку знеструмленою, а вона під напругою від вашого об’єкта. Тому анти-острівний захист розриває зв’язок із мережею за частки секунди після зникнення напруги і не дає інвертору живити чужу ділянку.

Кого він захищає: персонал, який працює на лінії, і саму мережу від несанкціонованого джерела живлення. Це вимога безпеки, а не опція комфорту.

Чого він не робить: він не стежить за тим, якою напругою живиться ваше навантаження. Поки мережа є, інвертор пропускає її параметри далі, і сам факт наявності анти-острівного захисту не означає, що ваша техніка захищена від поганої напруги. Саме тут виникає плутанина. Слово «захист» у документації власники читають як «захист приладів», хоча йдеться про захист мережі від інвертора, а не навпаки. Це протилежні напрямки, і на цьому будується вся відповідь на питання про реле.

Що робить реле напруги

Реле напруги стежить за рівнем напруги в мережі і відключає навантаження, щойно напруга виходить за задані межі. Коли параметри повертаються в норму, воно вмикає живлення знову. Це і є відповідь на питання, навіщо реле напруги: воно бере на себе саме те, чого вбудований захист інвертора не робить.

Кого воно захищає: вашу побутову техніку і навантаження від стрибків і просадок у мережі. Різкий стрибок напруги вгору псує блоки живлення і двигуни, тривала просадка вниз перегріває компресори холодильників і насосів. Реле контролю напруги розриває живлення до того, як напруга встигне нашкодити.

Типові пороги спрацювання: нижній близько 170 В, верхній близько 250 В, у більшості моделей їх можна налаштувати під конкретний об’єкт. Після відключення реле не подає живлення одразу: діє затримка повторного вмикання, зазвичай від кількох секунд до кількох хвилин. Затримка потрібна, щоб під час нестабільної напруги техніка не вмикалася і не вимикалася раз за разом.

Чого реле не робить: воно не захищає від імпульсної перенапруги, короткого викиду в тисячі вольт від грози чи комутації. Реле фізично не встигає спрацювати на такий імпульс, це задача УЗІП. Реле напруги і УЗІП доповнюють одне одного, а не замінюють.

Що від чого захищає

Пристрій	Що захищає	Від чого	Напрямок
Анти-острівний захист інвертора	Мережу і людей на лінії	Від зворотної подачі напруги	Від об’єкта до мережі
Реле напруги	Ваше навантаження	Від стрибків і просадок у мережі	Від мережі до об’єкта
УЗІП	Ваше навантаження	Від імпульсних перенапруг, грози	Від мережі до об’єкта
Автоматичний вимикач (як розрахувати номінал під інвертор)	Кабель і лінію	Від КЗ і перевантаження	Всередині об’єкта
ПЗВ	Людину	Від струму витоку	Всередині об’єкта

Коли реле напруги потрібне, а коли ні

Реле напруги потрібне не завжди, і чесна відповідь залежить від того, як побудована ваша система і яка у вас мережа. Є конфігурації, де воно обов’язкове, і є такі, де від нього мало користі.

Реле напруги потрібне, якщо:

Мережа нестабільна: часті просадки напруги в мережі, стрибки, перекіс фаз. Для приватного будинку в кінці довгої лінії це типова ситуація.
У вас гібридний інвертор, який працює паралельно з мережею і пропускає її через себе. Погана напруга з мережі доходить до навантаження, і реле напруги для гібридного інвертора закриває цей ризик.
Є навантаження, яке живиться від мережі напряму, повз інвертор. Усе, що підключене до мережі в обхід інвертора, захищене рівно настільки, наскільки ви це передбачили окремо.

Реле напруги не потрібне або менш критичне, якщо:

Система повністю автономна, без підключення до мережі. Реле напруги для автономної системи контролювати нічого: зовнішньої мережі, за якою треба стежити, просто немає.
Усе навантаження проходить через інвертор, який сам формує стабільну вихідну напругу. У режимі, коли інвертор повністю відв’язує вихід від входу, він сам тримає параметри в нормі.

Якщо ваш випадок десь посередині, орієнтуйтеся на головне: чи може погана напруга з мережі дійти до техніки. Якщо може, реле виправдане.

Куди ставити реле в системі з інвертором

Реле напруги ставлять у щит на вході, після вступного автомата і до розподілу навантаження, щоб воно контролювало напругу, яка заходить на об’єкт. Монтується воно на DIN-рейку, як і решта модульного обладнання. У системі з інвертором логіка та сама: реле стоїть на боці мережі, щоб відсікати погану напругу до того, як вона піде далі, зокрема до гібридного інвертора і навантаження за ним.

Власне реле напруги комутує обмежений струм, типово до 63 А. Якщо навантаження більше, реле не ставлять напряму в розрив лінії, а керують ним через контактор. Це окрема схема з власними нюансами: що робити, якщо навантаження перевищує 63 А. Тут її не розкриваємо, щоб не плутати з базовим підключенням.

Точне місце в щиті, номінали автомата і потребу в контакторі краще визначати під конкретну систему: розстановка залежить від того, як заведена мережа, який інвертор і скільки фаз.

Висновок і що далі

Реле напруги і вбудований захист інвертора вирішують різні задачі: анти-острівний захист оберігає мережу і людей від вашого інвертора, а реле напруги оберігає вашу техніку від мережі. Одне не замінює інше. Якщо мережа нестабільна або частина навантаження живиться повз інвертор, реле варто поставити.

Підібрати і купити реле напруги можна в каталозі реле напруги, дізнатися ціну та замовити доставку допоможуть наші фахівці. Якщо ви ще на етапі вибору системи, дивіться гібридні інвертори в каталозі, а підбір захисту для щита ми зробимо під ваш об’єкт.

Часті питання

Чи потрібне реле напруги, якщо інвертор уже має захист?

Так, якщо ваша техніка може отримати погану напругу з мережі. Вбудований захист інвертора відповідає за безпечну взаємодію з мережею, а не за якість напруги на вашому навантаженні. Реле напруги стежить саме за рівнем напруги і відключає навантаження при виході за межі. Це різні задачі, тому один пристрій не замінює інший.

Що таке анти-острівний захист?

Це функція інвертора, яка автоматично відключає його від мережі, коли в мережі зникає напруга. Вона не дає інвертору живити знеструмлену лінію і подавати напругу назад у мережу. Так захищають електриків, які працюють на лінії, і саму мережу. Якість напруги для вашої техніки ця функція не контролює.

Чим реле напруги відрізняється від УЗІП?

Реле напруги реагує на тривалі відхилення рівня напруги: просадки і стрибки, і відключає навантаження, поки параметри не повернуться в норму. УЗІП гасить короткі імпульсні перенапруги в тисячі вольт, наприклад від грози, на які реле не встигає спрацювати. Це різні за швидкістю і призначенням пристрої, тому їх ставлять разом, а не замість.

Куди ставити реле напруги в щиті з інвертором?

Реле напруги ставлять на DIN-рейку у щит, після вступного автомата і до розподілу навантаження, на боці мережі. Так воно контролює напругу, що заходить на об’єкт, включно з тією, що йде на гібридний інвертор і навантаження за ним. Якщо струм перевищує 63 А, реле підключають через контактор.

Чи потрібне реле напруги в автономній системі?

У повністю автономній системі без підключення до мережі реле напруги зазвичай не потрібне. Контролювати немає чого: зовнішньої мережі з її стрибками і просадками просто немає, а стабільну вихідну напругу формує сам інвертор. Реле стає потрібним, щойно з’являється зв’язок із мережею, наприклад у гібридній конфігурації.

Про матеріал: пороги 170 і 250 В, межу 63 А та діапазон затримки повторного вмикання наведено як типові налаштування й каталожні дані поширених реле напруги; у конкретної моделі вони можуть відрізнятися. Пороги під вашу мережу налаштовують після монтажу за інструкцією виробника реле, а параметри анти-острівного захисту задає виробник інвертора. Нормативна база:ДСТУ EN 50160:2023 «Характеристики напруги електропостачання в електричних мережах загальної призначеності». Оновлено:5 вересня 2026.
