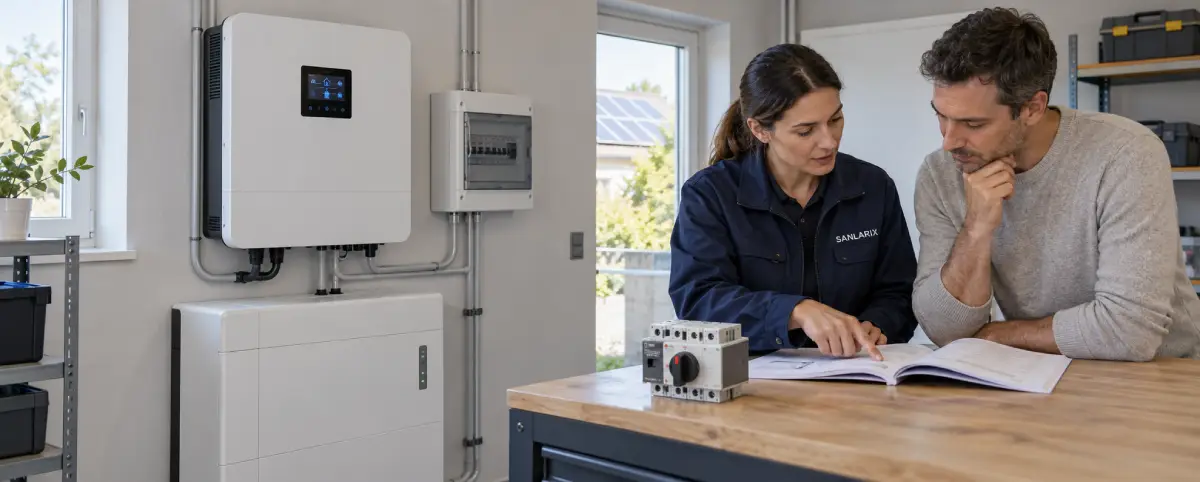

Чи потрібен АВР гібридному інвертору з вбудованим байпасом

Автомати введення резерву (АВР)

2026-09-13

Ви прочитали, що до інвертора обов’язково потрібен АВР, але ваш гібридний інвертор нібито й сам перемикає навантаження на резерв. Питання «чи потрібен АВР для гібридного інвертора» справді збиває з пантелику: одні джерела кажуть «так, усім», інші про байпас мовчать. Після цієї статті ви перевірите власну модель за паспортом і отримаєте однозначну відповідь.

Одразу попереджаємо чесно: частині власників зовнішній автомат введення резерву не потрібен, бо вбудований байпас уже закриває їхній сценарій, і ми це покажемо, а не продамо зайве. Якщо ви ще не розібралися в темі, почніть із базової статті автомати введення резерву: як працюють і які бувають, а тоді визначайте своє рішення тут.

Ключові факти

Параметр	Значення
Час перемикання інвертора	10–20 мс
Напруга для розрахунку струму	230 В
Випадків, коли вбудованого байпаса достатньо	3
Випадків, коли потрібен зовнішній АВР	3
Кроків перевірки власної моделі	3
Сценаріїв у таблиці «випадок → рішення»	6

Що вміє вбудований байпас гібридного інвертора

Вбудований байпас гібридного інвертора, це внутрішнє реле, яке саме перемикає навантаження між зовнішньою мережею та власним виходом інвертора, тому окремий пристрій для цього більшості власників не потрібен. Коли мережа зникає, реле всередині інвертора розмикає ввід від енергосистеми й за частки секунди подає на ті самі розетки живлення від акумулятора. Час перемикання інвертора зазвичай від 10 до 20 мілісекунд, і для побутової техніки, освітлення, насосів та котла це фактично перемикання без розриву: прилади не встигають помітити провал.

Через вбудований байпас проходить лише те навантаження, що заведене на резервний вихід інвертора, і воно обмежене номінальною потужністю моделі та максимальним наскрізним струмом байпаса. Це головне обмеження: скільки ампер реле пропустить, стільки й можна резервувати, решту груп у автономному режимі інвертор просто не потягне.

Виробники все одно продають зовнішні АВР не з міркувань зайвого продажу, а тому що вбудований байпас закриває не кожен сценарій. Він розрахований на одне джерело резерву й на струм у межах свого номіналу. Щойно джерел стає два або струм виходить за межу, потрібен окремий автомат. Окремий випадок, коли перемикання все ж помітне обладнанню, наприклад котел іде в перезавантаження, розібрано в статті чому котел перезавантажується при перемиканні.

Три випадки, коли вбудованого байпаса достатньо

Якщо ваш сценарій збігається з одним із трьох нижче, зовнішній АВР для гібридного інвертора вам не потрібен, вистачить вбудованого байпаса. Це не компроміс і не «поки що зійде», а повноцінне рішення для типової домашньої системи.

Навантаження в межах номіналу інвертора

Ви резервуєте небагато критичних споживачів: холодильник, світло, роутер, газовий котел, кілька розеток. Їхній сумарний струм не перевищує того, що інвертор пропускає через байпас. У такій системі зовнішній автомат нічого не додасть, бо реле інвертора вже впорається з перемиканням.

Одне джерело резерву, тільки інвертор

У вас немає генератора, і резерв формує виключно зв’язка інвертор плюс акумулятор. АВР потрібен там, де треба вибирати між кількома джерелами, а тут вибирати нема з чого. Вбудований байпас перемикає навантаження між мережею та інвертором, і цього достатньо.

Резервується виділена лінія, а не весь будинок

Ви завели на резерв окрему групу або виділену лінію, а не весь ввід будинку. Некритичні споживачі під час відключення просто знеструмлюються, тому струм на байпасі залишається невеликим. Це найпоширеніший і найдешевший підхід, у якому зовнішній автомат введення резерву зайвий.

Три випадки, коли зовнішній АВР усе-таки потрібен

Зовнішній АВР для гібридного інвертора потрібен тоді, коли вбудований байпас фізично не покриває задачу, а таких ситуацій рівно три. Ознаки конкретні, тому перевірити свій випадок нескладно, лякатися переліку не варто.

Навантаження перевищує можливості байпаса

Сумарний струм груп, які ви хочете резервувати, більший за максимальний наскрізний струм байпаса. У такому разі спроба завести все на резервний вихід дасть перевантаження інвертора. Тут зовнішній АВР комутує повне навантаження окремо від слабшого байпаса.

Джерел резерву два, інвертор і генератор

Ви живите будинок від інвертора, а на випадок тривалих відключень тримаєте генератор. Коли працюють інвертор і генератор разом, потрібна логіка пріоритету джерела живлення, щоб вони не зійшлися на одній шині. Вбудований байпас такого вибору не робить, це задача зовнішнього АВР.

Потрібно резервувати весь ввід будинку

Ви хочете, щоб при зникненні мережі перемикався весь ввід будинку, а не окрема лінія. Наскрізний струм цілого щита зазвичай перевищує можливості байпаса, тому на ввід ставлять окремий автомат, а інвертор бере на себе лише свою частину навантаження.

Таблиця «ваш випадок → рішення»

Ваша ситуація	Зовнішній АВР	Чому
Гібридний інвертор, виділена лінія резерву	Не потрібен	Вбудований байпас закриває сценарій повністю
Гібридний інвертор, резерв на весь будинок	Потрібен	Наскрізний струм перевищує можливості байпаса
Гібридний інвертор + генератор	Потрібен	Потрібна логіка вибору між двома джерелами
Автономний (off-grid) інвертор	Потрібен	Байпаса немає в конструкції
Мережевий інвертор без накопичення	Не має сенсу	При зникненні мережі інвертор вимикається
Портативна зарядна станція як резерв	Потрібен	Станція не має вбудованого перемикання вводу

Як перевірити свою модель за три кроки

Щоб дізнатися, чи потрібен вам зовнішній АВР, порівняйте два числа з паспорта інвертора та власного щита, це займе кілька хвилин. Загальні поради тут не працюють, потрібні саме ваші цифри.

Крок 1. Знайдіть максимальний наскрізний струм байпаса. Відкрийте паспорт інвертора й у розділі про режим резервування (backup, EPS) знайдіть максимальний струм байпаса в амперах. Це верхня межа того, що модель пропустить на резерв. Якщо вказана лише потужність, поділіть її на 230 В і отримаєте орієнтовний струм.
Крок 2. Порахуйте сумарний струм груп, які резервуєте. Складіть номінальні струми автоматів тих груп навантаження, які піде на резерв, або оцініть за потужністю приладів. Це ваш сумарний струм навантаження в амперах у пікові моменти, коли працює максимум споживачів одночасно.
Крок 3. Порівняйте два числа. Якщо сумарний струм навантаження менший за максимальний струм байпаса, вбудованого байпаса достатньо й зовнішній АВР не потрібен. Якщо друге число більше за перше, або ви резервуєте весь ввід чи маєте генератор, потрібен зовнішній автомат введення резерву. Одне порівняння дає вердикт.

Каталог обладнання для цього кроку: гібридні інвертори в каталозі.

Висновок і що робити далі

Коротко: гібридному інвертору з достатнім байпасом зовнішній АВР не потрібен, а межу визначає порівняння наскрізного струму байпаса із сумарним струмом ваших груп. Якщо АВР вам усе-таки потрібен, дивіться як підключити АВР до інвертора: схема і порядок робіт.

Готові підібрати обладнання: у нас можна купити АВР для інвертора, замовити гібридні інвертори купити з каталогу чи оформити автомати введення резерву Sanlarix. Для складних систем пропонуємо підбір обладнання під систему та консультацію з підбору інвертора.

Часті запитання

Чи потрібен АВР для інвертора?

Залежить від типу інвертора. Гібридній моделі з вбудованим байпасом зовнішній АВР здебільшого не потрібен: реле всередині саме перемикає навантаження на резерв. Автономному інвертору без байпаса, зв’язці з генератором або резервуванню всього вводу будинку АВР потрібен. Перевірте наскрізний струм байпаса за паспортом і порівняйте із струмом своїх груп.

Чи є в гібридному інверторі вбудований АВР?

Формально це не АВР, а вбудований байпас: внутрішнє реле, що перемикає навантаження між мережею та інвертором. Функціонально для виділеної лінії резерву він робить те саме, що й зовнішній автомат введення резерву. Різниця виявляється, коли треба керувати кількома джерелами живлення або пропускати струм, більший за можливості байпаса.

Як дізнатися, чи має мій інвертор байпас?

Відкрийте паспорт або технічний опис моделі й знайдіть рядок про режим резервування (backup, EPS) та максимальний наскрізний струм байпаса. Якщо ці характеристики вказані, байпас є. У гібридних інверторів він майже завжди присутній, у мережевих без накопичення відсутній. За відсутності паспорта звіртеся із сайтом виробника за назвою моделі.

Що буде, якщо поставити АВР там, де він не потрібен?

Нічого небезпечного, але це зайві витрати й додатковий вузол у щиті, який теж може відмовити. Два послідовних пристрої перемикання ускладнюють логіку та діагностику системи. Гроші, вкладені в непотрібний автомат, розумніше спрямувати на ємніший акумулятор чи якісніший монтаж. Тому спершу перевірте, чи вистачає вбудованого байпаса.

Чи можна резервувати весь будинок від гібридного інвертора?

Можна, якщо потужність інвертора та наскрізний струм байпаса перекривають пікове навантаження всього вводу. На практиці для цілого будинку струм часто перевищує можливості байпаса, тому на весь ввід ставлять зовнішній АВР. Розумніше рішення, виділити критичні групи в окрему лінію резерву й розвантажити інвертор.

Про матеріал: підготовлено на основі паспортних характеристик гібридних інверторів (режим резервування backup/EPS, максимальний наскрізний струм байпаса) та практики монтажу систем резервного живлення. Час перемикання 10–20 мс, це типовий діапазон для гібридних моделей; точне значення для вашої системи беріть із паспорта інвертора. Нормативна база:ДСТУ EN 60947-6-1:2018 «Апаратура комутаційна та апаратура керування низьковольтна. Частина 6-1. Комутаційна апаратура перемикання». Оновлено: 28 вересня 2026.
