Як підключити АВР до інвертора: схема, порядок робіт і типові помилки

Інвертор і АВР куплені, лежать у коробках, і тепер завдання одне: зібрати щит так, щоб резерв вмикався сам і нічого не спалив. Ця стаття дає те, за чим ви прийшли: схему підключення, покроковий порядок робіт і список помилок, через які АВР для інвертора або не працює, або стає небезпечним. Одразу чесне попередження: частині читачів зовнішній АВР може бути не потрібен узагалі, бо гібридний інвертор перемикається сам, і в кінці є окремий розділ саме про це. Якщо ви ще сумніваєтеся, чи він вам потрібен, дочитайте до того розділу перед покупкою. Якщо теорію хочеться освіжити, тримайте під рукою довідку автомати введення резерву: як працюють і які бувають.

Що має бути в щиті до початку робіт

Перш ніж узятися за викрутку, перевірте, що на столі є весь комплект: доукомплектовувати щит на середині монтажу означає зупиняти роботу з відкритими клемами. Для збирання потрібні: АВР потрібної полюсності (двополюсний для однофазної мережі, чотириполюсний для трифазної), вступний автомат, автомати на відхідні лінії, реле напруги за потреби, кабель відповідного перерізу і вільне місце на DIN-рейці. Резервне джерело живлення в цій схемі, це інвертор з акумуляторною батареєю, тож переконайтеся, що його вихід уже виведено на клему.

Місце рахуйте заздалегідь. Двополюсний АВР займає в середньому від двох до чотирьох модулів залежно від струму, чотириполюсний, більше, і якщо DIN-рейка вже щільно заповнена, монтувати не буде куди. Для щита під гібридний інвертор на 5 кВт закладайте запас модулів одразу.

Номінали автоматів рахуйте окремо: як це зробити під інвертор, розібрано в матеріалі як розрахувати номінал автомата під інвертор, тут ми на цьому не спиняємося.

Схема підключення АВР до інвертора

Уся схема підключення АВР до інвертора будується навколо одного правила: два незалежні джерела заходять на два окремі вводи, а навантаження отримує живлення тільки з одного з них за раз. Мережа йде через вступний автомат на перший ввід (ввід I), інвертор, на другий ввід (ввід II), а спільний вихід АВР живить щит навантаження. Поки є мережа, працює ввід I; щойно вона зникає, АВР перемикає навантаження на інвертор.

Інвертор заводять саме на другий ввід, а не паралельно з мережею, з міркувань безпеки: паралельне з’єднання двох джерел дало б зустрічну подачу напруги, а це небезпека і для обладнання, і для людей на лінії. АВР фізично розриває один ввід, перш ніж замкнути інший, тому джерела ніколи не зустрічаються.

Однофазна схема

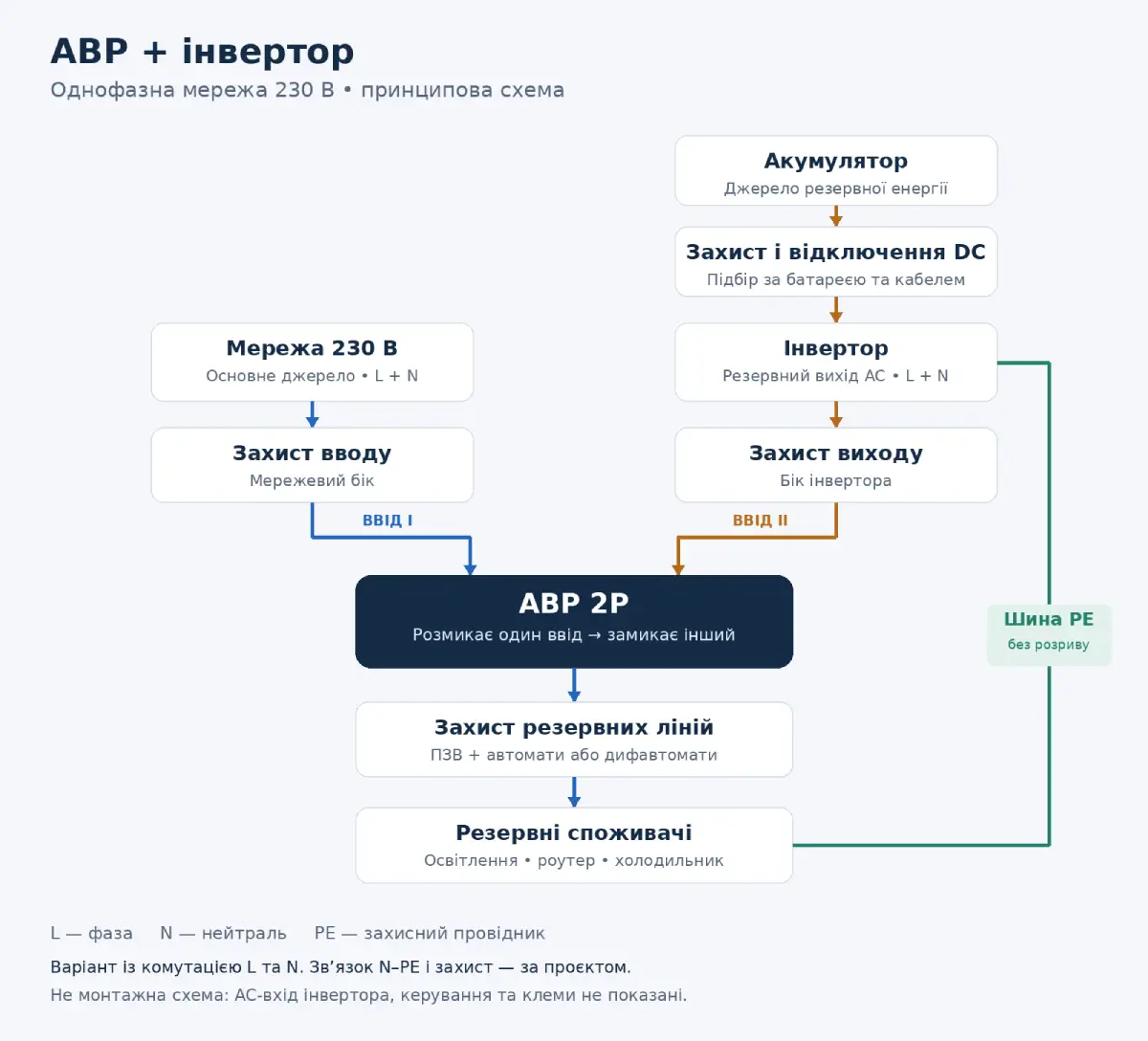

На однофазній схемі видно весь шлях живлення: вхідна лінія від мережі заходить на вступний автомат, далі на перший ввід АВР; вихід інвертора, на другий; спільний вихід іде на групи навантаження через свої автомати. Такий вигляд має типова схема для автономного або гібридного інвертора в квартирі чи будинку. Для зарядної станції електромобіля логіка та сама, змінюється лише номінал апаратів під більший струм.

Що змінюється для трифазної системи

У трифазній системі замість двополюсного 2P ставлять чотириполюсний 4P апарат: перемикаються всі три фази і нейтраль. Логіка з нулем стає жорсткішою, бо неправильно розведена нейтраль на трьох фазах дає перекоси і хибні спрацювання захисту. Сам принцип двох вводів не змінюється. Що обрати під ваш щит, однофазний чи трифазний АВР, залежить від фазності вводу і інвертора; це окрема тема, розібрана тут: однофазний чи трифазний АВР під ваш щит.

Порядок робіт: сім кроків

Далі, покроковий порядок збирання, але спершу про безпеку.

Крок 1. Знеструмте щит і переконайтеся, що напруги немає

Вимкніть увідний автомат і відключіть інвертор. Індикатором або мультиметром перевірте, що на клемах, з якими працюватимете, напруги немає. Не покладайтеся на те, що автомат «точно вимкнений»: перевіряють завжди приладом.

Крок 2. Змонтуйте АВР на DIN-рейку, залишивши проміжки

Закріпіть апарат на рейці в спланованому місці. Монтаж на DIN-рейку роблять із проміжками з боків для тепловідведення: контакти під навантаженням гріються. Не тисніть апарати впритул один до одного.

Крок 3. Заведіть вхідну лінію від мережі на перший ввід

Підключіть кабель від вступного автомата на ввід I. Дотримуйтеся кольорового маркування і затягуйте клеми з потрібним моментом: слабкий контакт гріється і підгоряє. Фазу і нуль заводьте згідно з обраною схемою нейтралі.

Крок 4. Заведіть лінію від інвертора на другий ввід

Вихід інвертора підключіть на ввід II. Переконайтеся, що це саме резервний вихід інвертора, а не вхід. Полярність і порядок фаз (для трифазної системи) звіряйте зі схемою апарата.

Крок 5. Підключіть вихід АВР на щит навантаження

Спільний вихід АВР заведіть на групу резервних автоматів. Саме звідси живлення піде до споживачів, тож перевірте, що на цю лінію заведено тільки те навантаження, яке інвертор потягне.

Крок 6. Налаштуйте параметри

Виставте затримки і пріоритет джерела. Це окрема робота, її винесено в наступний розділ, бо змонтований апарат ще не означає правильно налаштований.

Крок 7. Перевірте роботу: імітуйте зникнення мережі

Подайте живлення і зімітуйте аварію: вимкніть увідний автомат і переконайтеся, що АВР перемкнув навантаження на інвертор, а після повернення мережі повернувся назад. Тестування системи, обов’язковий крок, а не формальність.

Налаштування після монтажу

Змонтований АВР ще не означає правильно працюючий АВР: без налаштувань він або смикатиметься, або перемикатиметься невчасно. Перше, затримка перемикання на резерв. Вона потрібна, щоб апарат не реагував на короткі просадки і перемикав навантаження лише тоді, коли мережа справді зникла.

Друге, затримка повернення на мережу. Вона захищає від «моргання»: при нестабільній мережі напруга то з’являється, то зникає, і без затримки АВР перекидав би навантаження туди-сюди, зношуючи контакти. Третє, пріоритет джерела. Зазвичай основною тримають мережу, але якщо ви хочете спочатку виробляти власну енергію, є сенс виставити пріоритет мережі так, щоб основним був інвертор, а мережа підхоплювала лише при розряді батареї.

Врахуйте й розрив перемикання: у момент, коли АВР розмикає один ввід і замикає інший, живлення на частку секунди зникає, тому котел чи комп’ютер можуть перезавантажитися. Чому так відбувається і коли замість АВР потрібне джерело безперебійного живлення, пояснено окремо: чому котел перезавантажується при перемиканні.

Вісім помилок монтажу

Нижче, помилки, які найчастіше роблять при збиранні щита з інвертором, і кожна з них або лишає систему без захисту, або створює пряму небезпеку. Використайте таблицю як чек-лист приймання роботи.

Таблиця помилок

АВР чи ручний перекидний рубильник 1-0-2

Реальна альтернатива автоматиці, це ручний перекидний рубильник 1-0-2, і про нього питають не дарма. Він дешевший, механічно простіший і надійніший: ламатися в ньому майже нічому, а перемикання ви бачите і контролюєте самі. Мінус один, але вагомий: він вимагає присутності людини. Коли зникне мережа, хтось має підійти і повернути ручку в положення «інвертор», а потім назад.

Критерій вибору простий. Якщо відключення рідкісні, а вдома вдень хтось є, рубильника 1-0-2 достатньо і він заощадить гроші. Якщо світло зникає часто, вимикається вночі або будинок серед дня стоїть порожній (морозильна камера, сервер, опалення не можуть чекати), потрібен АВР, який перемкне сам.

Коли АВР не потрібен зовсім

Буває, що зовнішній АВР купувати не треба взагалі. Багато гібридних інверторів мають вбудований байпас інвертора і перемикають навантаження на резерв самі, за мілісекунди і без розриву; зовнішня автоматика для гібридного інвертора в такому разі дублює те, що вже є всередині. Ознака проста: якщо в інвертора є вихід із позначкою резервного або аварійного навантаження (EPS, Backup, Load) і в паспорті вказано час перемикання, найпевніше зовнішній АВР вам не потрібен. Перевірте це до покупки, повний розбір, у матеріалі чи потрібен АВР вашому гібридному інвертору.

Висновок і що далі

Головне зібрано в чотири пункти: правильна схема з двома вводами, блокування контактів, налаштовані затримки і обов’язковий тест після монтажу. Зробите ці кроки, і резерв вмикатиметься сам і безпечно. Якщо потрібне обладнання, дивіться автомати введення резерву в каталозі: у Sanlarix можна купити АВР для інвертора під конкретну систему, а якщо є сумніви щодо полюсності чи номіналу, замовте підбір або монтаж авр під ключ, і ми порахуємо щит під ваш інвертор.
