АВР чи ДБЖ: чому техніка перезавантажується при перемиканні

АВР встановлено, реле чітко клацає при зникненні мережі, світло повертається за секунду — але газовий котел щоразу йде в перезапуск, а роутер моргає й перезавантажується. Це не поломка й не брак монтажу, а конструктивна особливість автомата введення резерву: у момент перемикання джерела живлення на частку секунди зникає, і техніці з електронікою цієї паузи досить, щоб скинутися. Нижче розбираємо, чому так стається, чим відрізняється АВР від ДБЖ, яка техніка переживе перемикання, а яка ні, і що робити, якщо розрив для вас критичний, — тобто АВР чи ДБЖ потрібні саме вам. Якщо ви ще обираєте обладнання, спершу корисно зрозуміти, як влаштовані автомати введення резерву: як працюють і які бувають.

Що таке розрив перемикання і звідки він береться

Розрив перемикання — це коротка пауза без живлення, яка виникає, коли АВР переводить навантаження з одного джерела на інше. Автомат введення резерву фізично розмикає контакти одного вводу й замикає контакти іншого, і в проміжок між цими діями живлення відсутнє. Саме перемикання контактів і створює провал напруги.

Тривалість провалу залежить від того, на що перемикається система. Якщо резерв уже під напругою — наприклад, інвертор із зарядженою батареєю, — розрив триває частки секунди. Якщо резервом виступає генератор, який потрібно запустити, пауза розтягується на 10–30 секунд: стільки займає автозапуск генератора від сигналу до виходу двигуна на робочі оберти.

ДБЖ працює інакше. Джерело безперебійного живлення тримає навантаження від акумулятора постійно, а мережа лише підзаряджає батарею. Перемикання як окремої події тут немає, тому й розриву немає в принципі — це і є безперервне живлення.

Гібридний інвертор із байпасом займає проміжне становище: у штатному режимі він живить навантаження через себе, а на зовнішню мережу переходить через вбудований байпас із мінімальною паузою. Наскільки коротким буде перехід і чи знадобиться окремий АВР, залежить від схеми — це тема окремого розбору, як підключити АВР до інвертора.

Таблиця порівняння трьох рішень

Яка техніка переживе перемикання, а яка ні

Перемикання переживає та техніка, яка не зберігає стан в оперативній пам’яті й не боїться миттєвого зникнення напруги. Розділимо споживачів на три групи — так простіше зрозуміти, за що хвилюватися, а за що ні.

Переживає без наслідків. Освітлення, холодильник, циркуляційний насос, тепловентилятор і обігрівач просто вимикаються на частку секунди й вмикаються знову. Компресор холодильника може крутнутися з невеликою затримкою, але жодних наслідків провал для нього не має, і холодильник спокійно переносить перемикання джерела.

Перезавантажується. Газовий котел, роутер, комп’ютер, мережеве обладнання й охоронна сигналізація мають плату керування, яка при зникненні напруги скидається й проходить повний цикл запуску. Роутер при відключенні світла втрачає з’єднання на хвилину-другу, а живлення сервера при перемиканні переривати не можна взагалі — це загроза даним. Для охоронної сигналізації потрібне окреме резервне живлення, щоб вона не сліпла на кожному перемиканні.

Може постраждати. Найуразливіша техніка в момент циклу запису: плата котла під час збереження параметрів або накопичувач у момент запису даних. Стрибок напруги на межі перемикання додає ризику обладнанню з електронікою без власного захисту.

Що робити, якщо розрив критичний

Якщо для вашої техніки провал неприпустимий, рішення підбирають під конкретну задачу, а не за принципом «взяти найпотужніше». Розглянемо три варіанти в порядку зростання вартості.

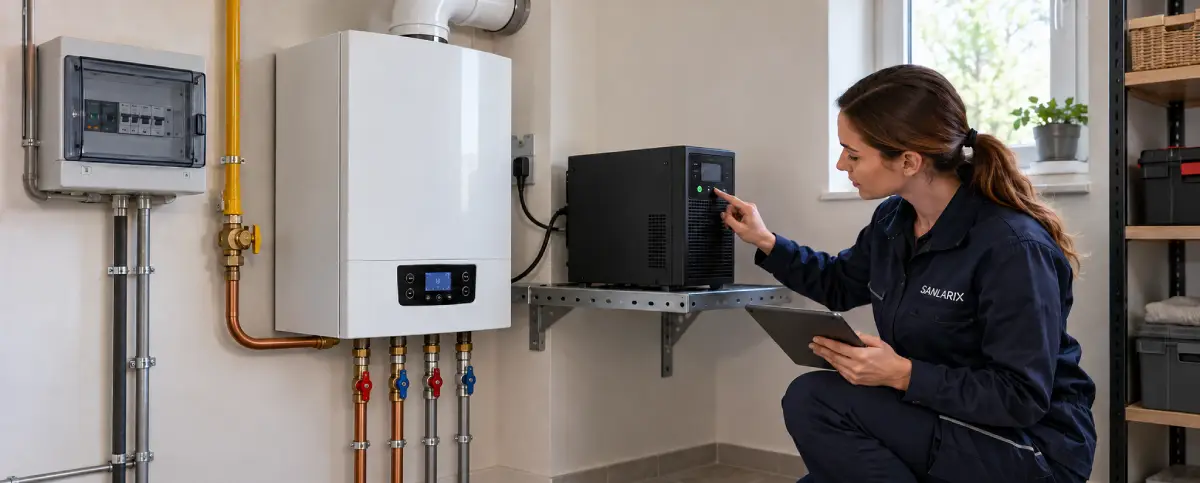

Невеликий ДБЖ на конкретний прилад. Найдешевший шлях, коли критичний споживач один — наприклад, той самий газовий котел. Лінійно-інтерактивний або онлайн ДБЖ невеликої потужності тримає котел від акумулятора під час усіх перемикань, а решта дому спокійно живиться через АВР. ДБЖ для газового котла зазвичай досить компактного.

Гібридний інвертор із байпасом замість зв’язки «мережа + АВР». Якщо резервувати треба не один прилад, а частину дому, гібридний інвертор живить навантаження від батареї постійно й сам керує переходами. Чи потрібен при цьому окремий автомат введення резерву, залежить від схеми — розібрано в матеріалі чи потрібен АВР гібридному інвертору з байпасом.

Комбінація: АВР на ввід і локальний ДБЖ на котел. Варіант для дому з генератором. АВР перемикає весь будинок на резервне джерело й запускає генератор, а локальний ДБЖ перекриває ті 10–30 секунд, поки генератор виходить на оберти. Так критична техніка не помічає розриву, а решта навантаження отримує повну автономію.

Висновок і що обрати

АВР відповідає за джерело живлення, ДБЖ — за його безперервність, і це різні задачі: перше перемикає, друге не дає перерватися. Якщо у вас є критична техніка, самого автомата введення резерву замало — тож питання «АВР чи ДБЖ» вирішується на користь того, що перекриє паузу. Ми допоможемо з підбором резервного живлення під вашу техніку: підкажемо, чи достатньо купити АВР, чи варто купити ДБЖ для котла, гібридний інвертор купити чи зібрати системи накопичення енергії. Обрати автомати введення резерву в каталозі можна вже зараз.
