Захист батарейного контуру: автомат, запобіжник, роз’єднувач і BMS

Обладнання

2026-09-27

«У батареї є BMS, значить із захистом усе гаразд», це найпоширеніша хибна думка серед власників систем накопичення. Насправді BMS відповідає лише за стан комірок: силове коло між батареєю та інвертором вона не розмикає й не дає безпечно від’єднати батарею для обслуговування. Захист батарейного контуру, це система з кількох елементів, де кожен закриває свою зону, і жоден не замінює інші. Нижче розберемо, що BMS робить, а чого не робить, у якому порядку стоять запобіжник, роз’єднувач і автомат, і що робити, коли захист спрацював. А про те, чому автомат змінного струму не гасить дугу постійного, розказано в окремій статті.

Ключові факти

Параметр	Значення

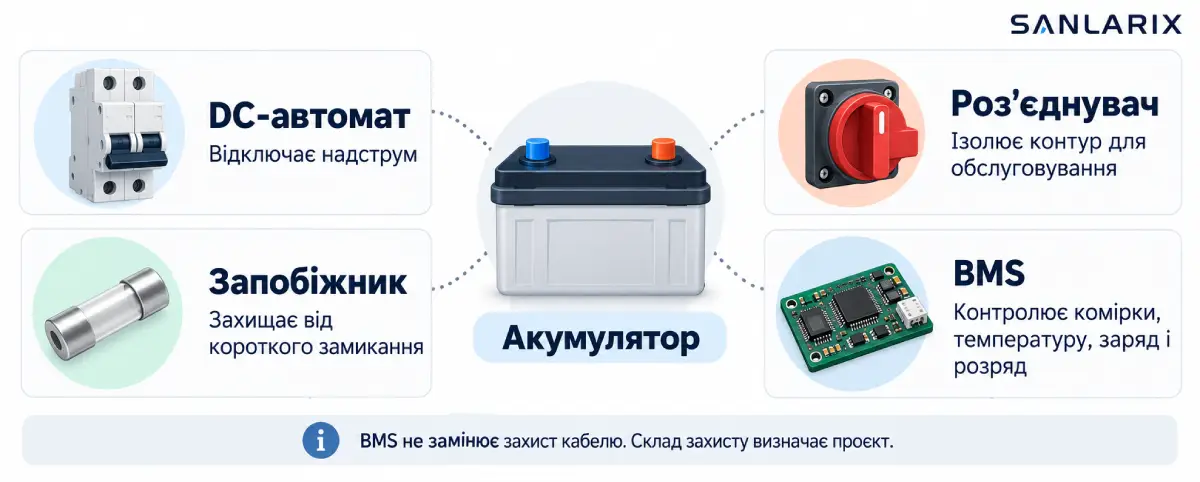

Елементів захисту контуру	4: BMS, DC-автомат, запобіжник, роз’єднувач
Порядок від батареї до інвертора	запобіжник → роз’єднувач → автомат
BMS розмикає силове коло при зовнішньому КЗ	Ні
Запобіжник після спрацювання	Одноразовий, не відновлюється
Кожна батарея в паралель	Власний запобіжник за своїм струмом
Роз’єднувач у контурі	Рекомендований, для ручного знеструмлення

Що BMS робить, а чого не робить

BMS керує станом комірок акумулятора, але не виконує функцію силового захисту контуру. Це важливий і потрібний елемент будь-якої літієвої збірки: BMS стежить за напругою й температурою кожної комірки, виконує балансування комірок і обмежує струм заряду й розряду. Саме BMS відсікає перезаряд і переразряд, які виводять LiFePO4-комірки з ладу, і не дає їм перегрітися. Захист lifepo4 батареї від внутрішніх режимів, це її зона відповідальності, і тут вона незамінна.

Межі BMS починаються там, де йдеться про силове коло. BMS не розрахована на розмикання кола при зовнішньому короткому замиканні, наприклад коли пошкоджено силовий кабель між батареєю та інвертором. Струм короткого замикання батареї сягає сотень і тисяч ампер за мілісекунди, і покладатися тут на польові транзистори плати керування не можна. Так само BMS не дає можливості повністю й безпечно знеструмити контур: вона не розрахована як ручний засіб від’єднання перед обслуговуванням.

Що станеться при КЗ у кабелі, якщо крім BMS у контурі нічого немає. Батарея віддасть у місце замикання весь доступний струм, ізоляція кабелю й клеми розігріються, і замість керованого відключення система дійде до плавлення провідника або пошкодження плати. Тому питання «bms чи автомат» поставлене неправильно: потрібні обидва, вони закривають різні режими.

Хто від чого захищає

Елемент	Від чого захищає	Чого не робить	Обов’язковий
BMS	Комірки від перезаряду, переразряду, перегріву	Не розмикає силове коло при зовнішньому КЗ	Так, вбудована
DC-автомат	Кабель і обладнання від КЗ і перевантаження	Не стежить за станом комірок	Так
Запобіжник	Від струмів, вищих за здатність автомата	Не відновлюється, одноразовий	За схемою
Роз’єднувач	Дає безпечно знеструмити контур	Не захищає автоматично	Рекомендований
Запобіжник gPV	Лінію сонячних панелей	Не для батарейного контуру	Для PV-боку

У якому порядку елементи стоять у контурі

Порядок від батареї до інвертора такий: батарея, запобіжник, роз’єднувач, автомат, інвертор. Кожен елемент стоїть на позитивному силовому проводі послідовно, і саме послідовність визначає, що спрацює першим і що можна вимкнути вручну. Автомат для акумуляторів бере на себе перевантаження й типові КЗ, запобіжник закриває струми, вищі за його комутаційну здатність, а роз’єднувач дає розірвати коло без навантаження.

Запобіжник ставлять якомога ближче до батареї, тому що він захищає весь відрізок кабелю після себе. Якщо КЗ виникне на ділянці між батареєю та запобіжником, захистити її вже нічим, тож цю незахищену ділянку зводять до мінімальної довжини, буквально до кількох сантиметрів шини у щиті.

Коли батарей кілька в паралель, кожна гілка отримує власний запобіжник за струмом своєї батареї, а спільний автомат розраховують уже на сумарний струм контуру батарея-інвертор. Так одна несправна збірка від’єднується своїм запобіжником, не знеструмлюючи решту. Номінал за струмом контуру підбирають окремо: як розрахувати номінал автомата, розписано в спеціальній статті, тут глибше не йдемо.

Що робити, коли захист спрацював

Коли система стала, спершу визначають, який саме елемент відключився, і лише потім шукають причину. Порядок дій простий і не залежить від типу батареї.

Визначте, що саме спрацювало: BMS (система показує помилку або сама зняла навантаження), автомат (важіль у положенні «вимк.») чи запобіжник (візуально або тестером).
Не вмикайте повторно, доки не знайдено причину. Повторне включення на непереборене КЗ пошкодить обладнання й небезпечне для людини.
Перевірте очевидне: цілість силового кабелю, затяжку й нагрів клем, температуру батареї та фактичне навантаження на інвертор.
Якщо причину видно й вона усунена (послаблена клема, перевантаження), відновлюйте живлення в зворотному порядку через роз’єднувач.

Коли зупинитися й викликати спеціаліста. Якщо запобіжник згорів удруге, автомат не тримається у ввімкненому стані, є запах гару, слід оплавлення чи здуття корпусу батареї, далі не експериментуйте: це ознаки, за якими потрібен фахівець, а не повторні спроби. Замінні елементи й сумісні акумулятори завжди можна звірити в каталозі акумуляторів, але діагностику силової частини краще довірити монтажнику.

Три помилки при захисті контуру

Більшість проблем у батарейному контурі зводяться до трьох типових помилок.

Покластися тільки на BMS. Наслідок: при зовнішньому КЗ коло не розмикається вчасно, страждають кабель і клеми. Як правильно: додати зовнішній захист, DC-автомат і запобіжник, які BMS не дублює.
Поставити AC-автомат замість DC. Наслідок: при постійному струмі контакт не гасить дугу й може залишитися замкненим навіть у вимкненому положенні. Як правильно: ставити тільки DC-автомат, чому автомат змінного струму не підходить, пояснено окремо, там же про полярність.
Не передбачити роз’єднувач і від’єднувати батарею під навантаженням. Наслідок: розмикання під струмом дає дугу на клемах і псує контакти. Як правильно: спершу зняти навантаження, потім розривати коло роз’єднувачем. Підхід трохи різниться для низьковольтних і високовольтних збірок: низьковольтний 48 В чи високовольтний контур, розібрано окремо.

Висновок і що далі

Захист батарейного контуру тримається на чотирьох елементах: BMS стежить за комірками, DC-автомат і запобіжник закривають силові режими, роз’єднувач дає безпечно знеструмити систему. Жоден із них не замінює інші, тому комплектувати контур треба разом. Підібрати запобіжники для акумуляторів, комплектацію системи накопичення й низьковольтне обладнання зручно за каталогом: автоматичні вимикачі в каталозі. Якщо плануєте купити DC-автомат чи акумулятори, звіртеся з номіналами свого контуру перед замовленням.

Часті питання

Чи достатньо BMS для захисту батареї?

Ні, BMS не замінює зовнішній захист контуру. Вона стежить за комірками, балансує їх і відсікає перезаряд, переразряд і перегрів, але не розмикає силове коло при зовнішньому короткому замиканні й не дає безпечно від’єднати батарею. Тому поряд із BMS ставлять DC-автомат, запобіжник і роз’єднувач.

Що ставити між акумулятором та інвертором?

Між акумулятором та інвертором ставлять запобіжник, роз’єднувач і DC-автомат у цьому порядку від батареї. Запобіжник закриває надструми, вищі за здатність автомата, роз’єднувач дає розірвати коло вручну, а автомат захищає кабель від КЗ і перевантаження. BMS при цьому лишається вбудованою в батарею.

Навіщо запобіжник, якщо є автомат?

Запобіжник закриває струми, вищі за комутаційну здатність автомата. Автомат розрахований на типові перевантаження й КЗ, але при дуже великому струмі короткого замикання батареї він може не встигнути або не розірвати дугу. Запобіжник спрацьовує швидко й гарантовано, тому в потужних контурах їх ставлять разом.

Чи можна від’єднувати батарею під навантаженням?

Ні, від’єднання під навантаженням небезпечне. При розмиканні кола зі струмом на клемах виникає дуга, яка псує контакти й може травмувати. Спершу зніміть навантаження (вимкніть інвертор або споживачів), і лише потім розривайте коло роз’єднувачем. Саме для цього роз’єднувач і стоїть у контурі.

Що робити, якщо спрацював захист батареї?

Спершу визначте, що саме відключилося: BMS, автомат чи запобіжник. Не вмикайте повторно, доки не знайдено причину. Перевірте кабель, затяжку й нагрів клем, температуру батареї та навантаження. Якщо запобіжник згорає вдруге, є запах гару чи оплавлення, викликайте спеціаліста, а не пробуйте включити знову.

Про матеріал: склад і порядок захисту батарейного контуру описано за загальною практикою монтажу систем накопичення з літієвими батареями. Номінали запобіжника, роз’єднувача й DC-автомата підбирають за паспортом батареї та інвертора і перерізом кабелю, а роль BMS і її межі дивіться в документації виробника батареї. Роботи з батарейним контуром виконує кваліфікований електрик. Нормативна база: ДСТУ EN 60947-2:2019 «Пристрої комплектні розподільчі низьковольтні. Частина 2. Автоматичні вимикачі»; ДСТУ EN 60947-3:2015 «Вимикачі, роз’єднувачі, вимикачі-роз’єднувачі та комбінації запобіжник-комутаційний апарат». Оновлено: 27 вересня 2026.
